QQ浏览器性能提升之路——windows性能分析工具篇

对普通用户而言，评判一款浏览器是否优秀，最直观的体验就是速度，但随着新功能的迭代，不断的开始有用户反馈浏览器开始变慢，这时候就需要进行性能优化了。而在Windows上面做性能相关的工作，WPT是个必备的神器。WPT的全名是Windows Performance Toolkit，是Windows下用来进行性能分析的一套工具，它的功能非常强大，你可以使用它来监控CPU，内存，磁盘和网络等等的活动，从而来确定当前系统的性能瓶颈。

WPT 由两个独立的工具组成：  Windows Performance Recorder (WPR) and Windows Performance Analyzer (WPA) 。顾名思义， WPR 记录 Windows ETW 产生的性能数据从而生成 ETL 文件， WPA 则负责分析 ETL 文件。

你可以通过下载安装 Windows ADK 得到  Windows  性能工具包  (WPT)  。 https://www.microsoft.com/zh-CN/download/details.aspx?id=39982

安装后几个比较重要的文件，默认路径在： C:/Program Files (x86)/Windows Kits/10/Windows Performance Toolkit

• wpa.exe —  解析 ETL 文件，并图形化、表格化展示。
• wpaexporter.exe —  导出 ETL 文件的解析结果成文本格式。
• wpr.exe —  记录 ETW 产生的数据，命令行模式。
• WPRUI.exe —  记录 ETW 产生的数据，图形化界面，更友好。
• xperf.exe —  早期版本 WPT 的核心组件 Xperf ，所以现在也习惯将 WPT 称为 XPerf 。 Xperf 的功能类似于现在的 wpr+wpaexporter ，可以记录 ETW 产生的数据，也可以导出结果到文本。
• xperfview —  早期版本 WPT 中的分析工具，功能和现在的 wpa 一样， WPT 从版本 8 以后已经没有这个 exe 了。在 WinXP 上只能使用旧版的 Xperf ，而且建议用对应的 xperfview 打开分析。

和其他的性能分析工具不同， WPT 是由 Windows 本身的事件机制来提供支持的 ——Event Tracing for Windows (ETW) 。

ETW 是从 Windows 2000 开始就引入的一种高速的事件记录机制，自那时以后，各种 Windows 操作系统核心和服务组件都通过 ETW 记录其活动，它现在是 Windows 平台上的关键系统仪表技术之一。在 Windows 7 中， ETW 得到了进一步的增强。   正是基于 ETW 的优秀性能和强大功能，越来越多的第三方应用程序开始放弃自己的日志系统，逐渐开始使用 ETW 来追踪和记录其状态和活动，从而进行性能调优或是进行应用程序的日常维护。

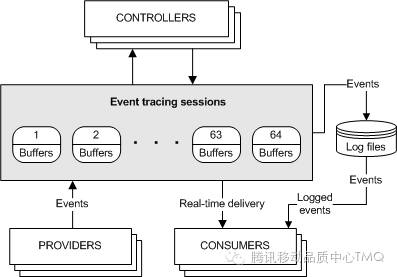

下图来自 MSDN ， ETW 的主要基本架构分成 4 个部分： Provider ， Controller ， Consumer 和 Session 。

• Provider ：所谓的 Provider ，就是事件的提供者，它可以是系统组件，驱动程序或者是我们开发的应用程序 ,  我们在最后的记录文件中看到的事件就是来自于他们。首先，它需要向系统进行注册一个 Event Trace ，然后当这个 Provider 被 Controller 启动 (Enable) 后，它就可以开始向相应的 Event Trace Session 发送事件了。
• Controller ： Controller 就是一个控制器。它的主要任务有两个：一是 Event Trace Session 的控制管理。它利用 StartTracefunction 在内存中创建一个 Event Trace session ，这样 Provider 就知道该往哪里发生事件。而 Controller 也会负责将 Session 里记录的事件送到 Consumer 。 Controller 的第二个任务就是对 Provider 进行管理，启动或是停止 Provider 。
• Consumer ： Consumer 实时地从 Event Trace Session 或者是日志文件中订阅事件。
• Session ：它存在于内核中，用于表示一个 ETW 事件记录会话。系统中可以存在多个 Session ，每个 Session 都可以接收来自于多个 Provider 的事件，最后我们可以将多个 Session 中的事件写入一个日志文件中，这个日志文件就叫做 Trace 。

通过 ETW ，我们可以将系统所有关键的地方都加入事件，记录其行为和堆栈，比如 CPU 执行，线程切换和读写磁盘，这样我们就可以利用这些信息来进行分析了。

更多的工作原理大家可以自行参考官方介绍。

http://msdn.microsoft.com/en-us/library/windows/desktop/aa363668(v=vs.85).aspx

说这么多，究竟如何才能定位性能问题呢？

把大象放进冰箱需要三步：第一步，把冰箱门打开；第二步，把大象放进去；第三步把冰箱门带上。我们只需要两步：

1）   生成 ETL 文件 先启动 Xperf ，这里只列了几个常用的参数。 xperf  – start  SessionName  – on  Flags|Groups  -f   filename  – maxfile  Size  – filemode  Mode  -stackwalk  flags|@file

• -start [SessionName] ：需要启动的 Session Name ，只记录 kernel logging 的话 Name 可以为空。

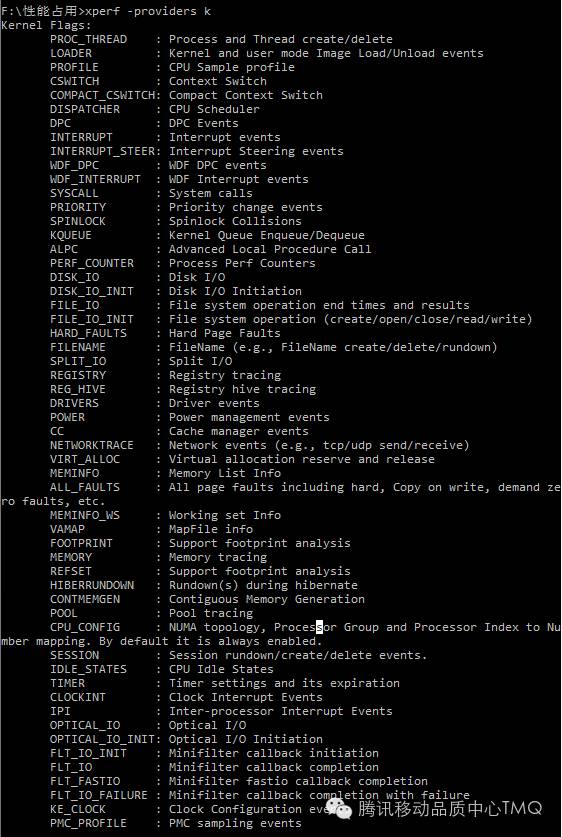

• -on Flags|Groups ：指定需要开启的 provider flags or groups ，通过加号(+)分隔。
• -f filename ：指定写入的文件名字， Kernel trace 默认是 Kernel.etl, user trace 默认是 User.etl 。
• -maxfile Size ：限定日志文件的大小，单位 MB 。
• -filemode Mode ：指定文件写入模式，默认是 “Sequential” ，还有 “Circular”, “Append”, “NewFile”.
• -stackwalk flags|@file ：开启 call stack 的记录。

然后停止 Xperf 并生成 ETL 文件。 xperf -stop -stop  Usersesssion  -d  filename 第一个 stop 停止 kernel logging 的记录，第二个 stop 停止名为 Usersesssion 的 session ，如果没有 user session 直接 xperf -stop -d filename 即可。

2）   分析 ETL 文件 使用 wpa 打开 ETL 文件，或者通过 Xperf 、 wpaexporter 导成文本格式分析。

Xperf 的启动、配置、解析有很多参数，不是很容易上手，这里说下几个踩过的坑。

1）  版本问题：目前 Xperf 能下载到的版本有 4.8 / 6.3 / 10.0 ，这几个版本的兼容性并不是很好，生成 ETL 文件后，一定注意要用同版本的 Xperf 、 WPA 或是 XperfView 去分析，用不同版本的话会有一些奇怪的问题，例如打开报错、看不到关键数据、闪退等等。

2）  如果你正在使用 Process Monitor 或 Process Explorer ，需要先关闭它们再启动 Xperf ，否则会报错，因为这两个工具也会通过 ETW 收集信息。

3） Win XP 只支持老版本的 WPT ，也就是用 WPT 版本 6 （ XPerf Version 4.8 ）捕获 Trace 。

4） Xperf 的启动参数很多，开的越多带来的额外系统开销也会越多， ETL 文件也会越大。所以一定要按需配置，有针对性的开启需要的 providers 。

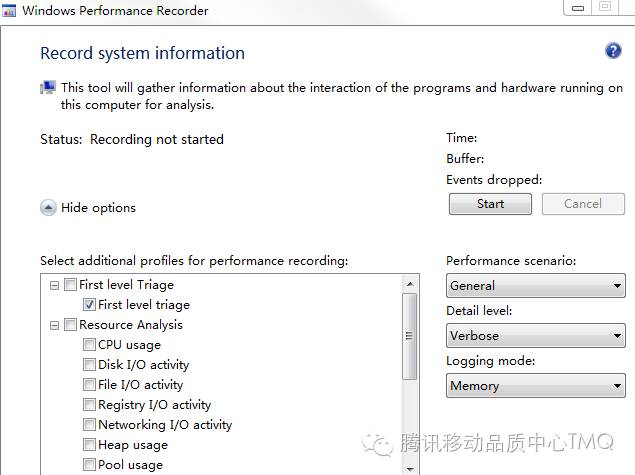

5）  虽然我习惯了 Xperf ，但还是推荐大家优先尝试新版本里面的 WPRUI ，在易用性方面已经改善了很多。关于各个 Scenario 的含义，可以参考微软的官方文档。（当然他们写的很简略 …… ）

https://msdn.microsoft.com/zh-CN/library/windows/hardware/dn927307.aspx

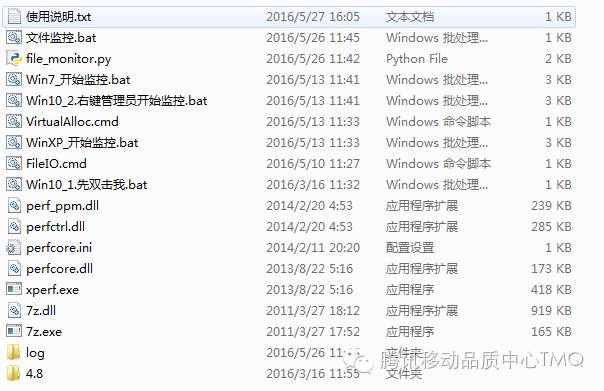

6） 针对Xperf配置麻烦的问题我也封装了一个脚本，启动参数包含一些经常用到的providers，循环文件写入模式，支持Win7 / Win10 / XP。碰到可以复现的性能问题时，双击对应的bat脚本即可。也推荐同学们尝试，可以在附件里面下载。

7）  如果开启调用堆栈（ call stacks ）记录功能，得先有对应的 providers flag ，然后通过 -stackwalk 开启堆栈调用记录。下面这个例子记录 sampling profiler call stacks 。 xperf -on PROC_THREAD+LOADER+PROFILE -stackwalk Profile 在 64 位的 Windows 开启 stackwalk 的功能需要设置注册表 DisablePagingExecutive 。 REG ADD “HKLM/System/CurrentControlSet/Control/Session Manager/Memory Management” -v DisablePagingExecutive -d 0x1 -t REG_DWORD -f 设置完成后需要重启操作系统才能记录调用堆栈。

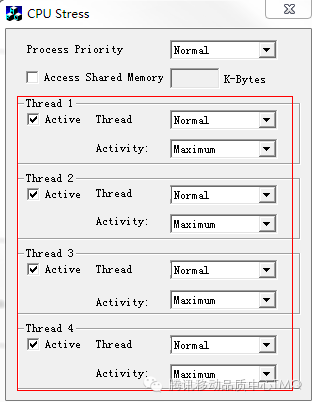

持续的高 CPU 占用是很常见的性能问题，为了方便重现，我们先借助小工具 CPUSTRES.EXE 模拟 High CPU usage 。软件打开后 active 所有的 thread ，并设置下 activity 为 Max 即可。

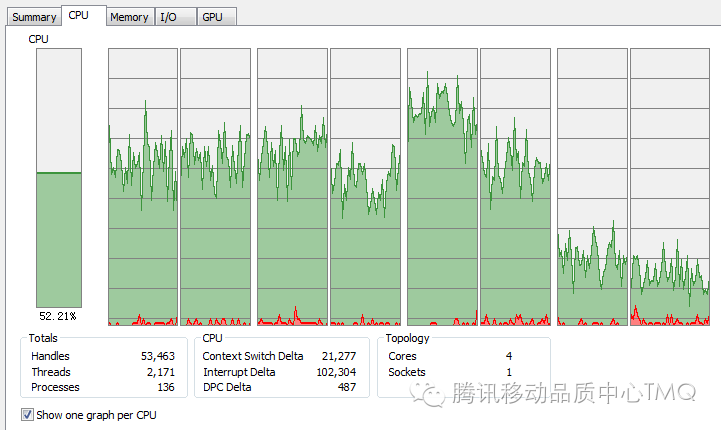

通过 Process Explorer 可以看到系统的 CPU 占用已经达到 50% 左右，大部分都是 CPUSTRES 造成的。

1、生成ETL文件

现在我们先通过上文中提到的脚本捕获一个有效的ETL文件。

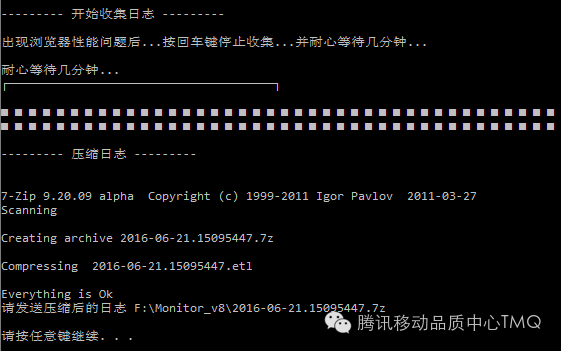

• 双击“Win7_开始监控.bat”，出现提示字样开始等待，因为这是CPU持续占用问题，特征很明显，等待几秒钟后Xperf就应该收集到了足够多的信息。



  在命令行窗口回车，脚本会自动生成ETL文件并压缩。

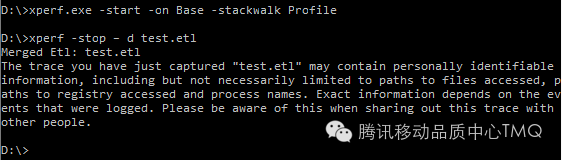

• 如果你想手动启停Xperf的话，可以在命令行输入：

  xperf.exe -start -on Base -stackwalk Profile

  已知是CPU占用问题，不要开启其他providers，其中Base provider本身是一个kernel group，包含：PROC_THREAD+LOADER+DISK_IO+HARD_FAULTS+PROFILE+MEMINFO+MEMINFO_WS

  片刻后命令行停止即可：perf -stop –d test.etl



• 你也可以通过WPR或是WPRUI来捕获这个ETL文件。（自己动手试试吧……）

2、分析这个ETL文件

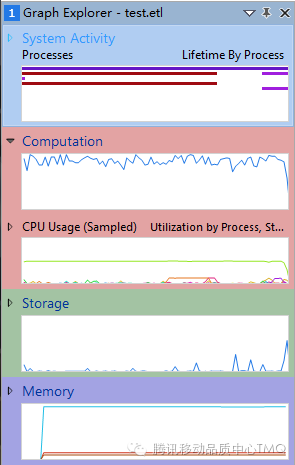

打开之后我们会发现WPA的左侧有很多的图，并且他们被分为几类：

• System Activity：系统活动，里面主要是进程线程的生命周期，原始事件等等内容。
• Computation：记录了CPU的各项活动。
• Storage：记录了磁盘的活动和文件的操作。
• Memory：记录了系统内存的变化。
• Power：记录了电源相关的各种信息。

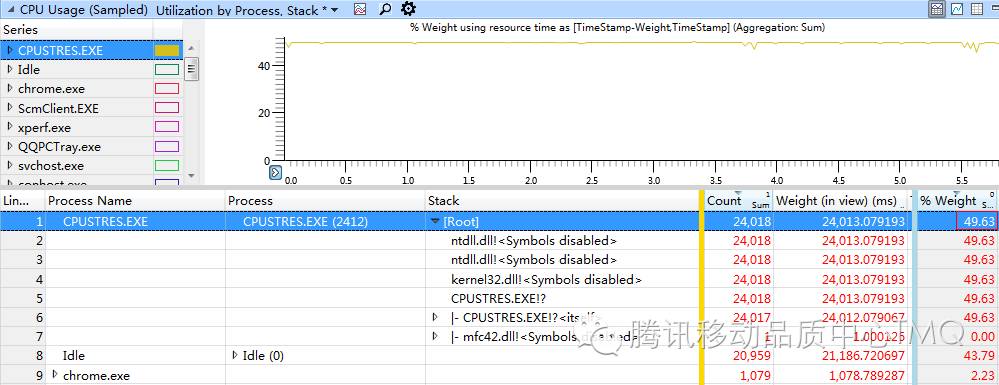

展开Computation视图后，可以看到CPUSTRES.EXE的CPU Weight百分比和Process Explorer看到的一致，50%左右。

没有符号文件的话，分析 Xperf trace 基本是找不到太多有用的信息的。

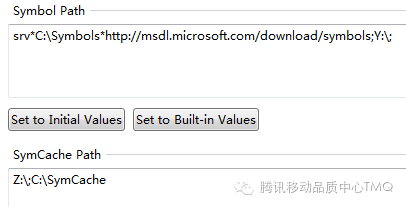

1. 打开 WPA 的 Configure Symbol Paths 窗口

2. Symbol Path:

   srv*C:/Symols*http://msdl.microsoft.com/download/symbols;Y:/;

   http://msdl.microsoft.com/download/symbols

   是微软官方的 symbol server ，在 load symbols 后， WPA 会把用到过的 symbols 文件下载到 C:/Symbols ，这样用到过的 symbols 文件只会下载一次。 Path 通过分号 (;) 隔开，对于用户自己的应用程序，需要在 path 里面加上对应版本的符号文件路径。

3. SymCache Path

   WPA

   用 SymCache 文件来缓存 PDB 的符号信息，一旦 ETL 文件相关的 PDB 文件被缓存过，对这个文件重新加载符号文件会快很多。

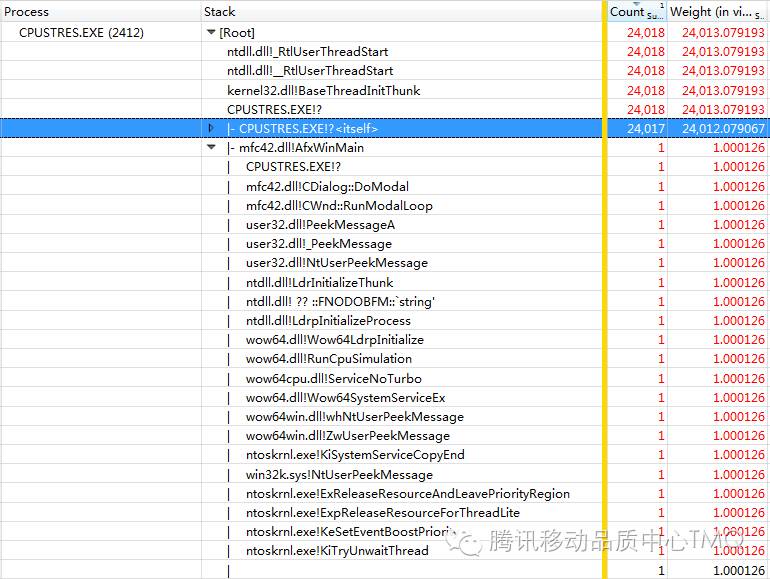

Loading Symbols 之后，可以看到微软自己的 function stack 都解析出来了，因为没有 CPUSTRES.EXE 的符号文件，我们看不到具体的调用栈，以及是哪个函数造成的如此高的 CPU 占用。 如果这是你自己的应用程序，通过加载符号文件后相信能够很容易从代码级别定位到问题所在。 当然 Xperf 的 trace 并不是万能的，要想快速从众多的图表中找到关键信息，首先你得对要分析的性能问题有个基本的判断，是 CPU 问题、内存问题、启动时间过长还是启动失败等等。 有了发力的点才能从ETL文件中定位出有效的信息，我们也可以结合Xperf或wpaexporter导出的文本数据做更多自动化方面的事情。
