网关 Spring-Cloud-Gateway 源码解析 —— 网关初始化

本文主要基于 Spring-Cloud-Gateway 2.0.X M4

摘要: 原创出处 http://www.iocoder.cn/Spring-Cloud-Gateway/init/ 「芋道源码」欢迎转载，保留摘要，谢谢！

• 1. 概述
• 2. GatewayClassPathWarningAutoConfiguration
• 3. GatewayLoadBalancerClientAutoConfiguration
• 4. GatewayRedisAutoConfiguration
• 5. GatewayAutoConfiguration
  • 5.1 网关的开启与关闭
  • 5.2 初始化 NettyConfiguration
  • 5.3 初始化 GlobalFilter
  • 5.4 初始化 FilteringWebHandler
  • 5.5 初始化 GatewayProperties
  • 5.6 初始化 PrefixPathGatewayFilterFactory
  • 5.7 初始化 RoutePredicateFactory
  • 5.8 初始化 RouteDefinitionLocator
  • 5.9 初始化 RouteLocator
  • 5.10 初始化 RoutePredicateHandlerMapping
  • 5.11 初始化 GatewayWebfluxEndpoint
• 666. 彩蛋

1. 概述

本文主要分享 Spring Cloud Gateway 启动初始化的过程 。

在初始化的过程中，涉及到的组件会较多，本文不会细说，留到后面每篇文章针对每个组件详细述说。

那么这有什么意义呢？先对 Spring Cloud Gateway 内部的组件有 整体 的印象。

在官方提供的实例项目 spring-cloud-gateway-sample ，我们看到 GatewaySampleApplication 上有 @EnableAutoConfiguration 注解。因为该项目导入了 spring-cloud-gateway-core 依赖库，它会扫描 Spring Cloud Gateway 的配置。

在 org.springframework.cloud.gateway.config 包下，我们可以看到 四个 配置类 ：

• GatewayAutoConfiguration
• GatewayClassPathWarningAutoConfiguration
• GatewayLoadBalancerClientAutoConfiguration
• GatewayRedisAutoConfiguration

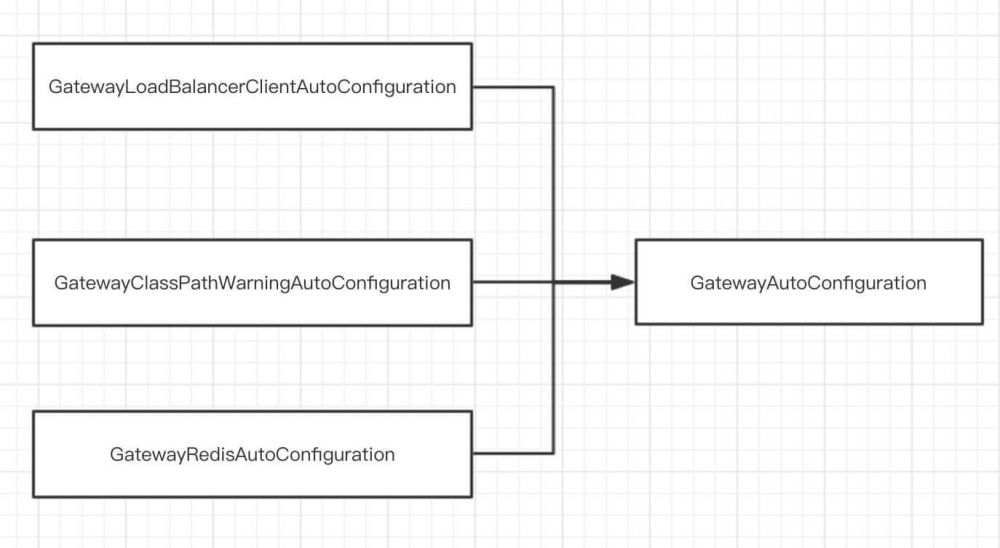

它们的初始化顺序如下图 ：

推荐 Spring Cloud 书籍：

• 请支持正版。下载盗版， 等于主动编写低级 BUG 。
• 程序猿DD —— 《Spring Cloud微服务实战》
• 周立 —— 《Spring Cloud与Docker微服务架构实战》
• 两书齐买，京东包邮。

2. GatewayClassPathWarningAutoConfiguration

Spring Cloud Gateway 2.x 基于 Spring WebFlux 实现。

org.springframework.cloud.gateway.config.GatewayClassPathWarningAutoConfiguration ，用于检查项目是否 正确 导入 spring-boot-starter-webflux 依赖，而不是错误 导入 spring-boot-starter-web 依赖。

点击链接 链接 查看 GatewayClassPathWarningAutoConfiguration 的代码实现。

3. GatewayLoadBalancerClientAutoConfiguration

org.springframework.cloud.gateway.config.GatewayLoadBalancerClientAutoConfiguration ，初始化 LoadBalancerClientFilter ，点击 链接 查看代码。

在 《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.4) 之 LoadBalancerClientFilter 负载均衡》 详细解析 LoadBalancerClientFilter 的代码实现。

4. GatewayRedisAutoConfiguration

org.springframework.cloud.gateway.config.GatewayRedisAutoConfiguration ，初始化 RedisRateLimiter 。

RequestRateLimiterGatewayFilterFactory 基于 RedisRateLimiter 实现网关的 限流 功能，在 《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.10) 之 RequestRateLimiterGatewayFilterFactory 请求限流》 详细解析相关的代码实现。

5. GatewayAutoConfiguration

org.springframework.cloud.gateway.config.GatewayAutoConfiguration ，Spring Cloud Gateway 核心 配置类，初始化如下 ：

• Netty Configuration
• Global Filter
• FilteringWeb Handler
• Gateway Properties
• PrefixPathGateway FilterFactory
• Route PredicateFactory
• Route DefinitionLocator
• Route Locator
• Route PredicateHandlerMapping
• GatewayWebflux Endpoint

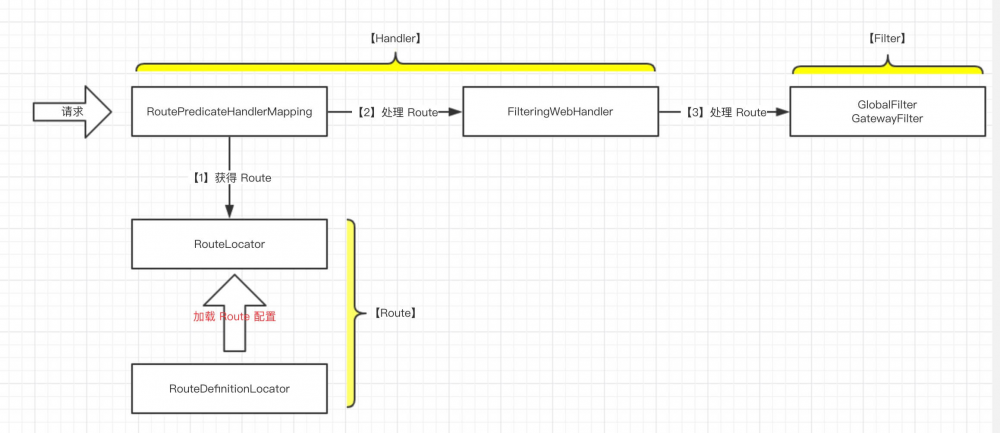

组件关系交互如下图 ：

5.1 网关的开启与关闭

从 GatewayAutoConfiguration 上的注解 @ConditionalOnProperty(name = "spring.cloud.gateway.enabled", matchIfMissing = true) ，我们可以看出 ：

• 通过 spring.cloud.gateway.enabled 配置网关的开启与关闭。
• matchIfMissing = true => 网关 默认开启 。

5.2 初始化 NettyConfiguration

org.springframework.cloud.gateway.config.NettyConfiguration ，Netty 配置类。代码如下 ：

 1: @Configuration
 2: @ConditionalOnClass(HttpClient.class)
 3: protected static class NettyConfiguration{
 4: @Bean // 1.2
 5: @ConditionalOnMissingBean
 6: public HttpClient httpClient(@Qualifier("nettyClientOptions") Consumer<? super HttpClientOptions.Builder> options){
 7: return HttpClient.create(options);
 8: }
 9:
10: @Bean // 1.1
11: public Consumer<? super HttpClientOptions.Builder> nettyClientOptions() {
12: return opts -> {
13: opts.poolResources(PoolResources.elastic("proxy"));
14: // opts.disablePool(); //TODO: why do I need this again?
15: };
16: }
17:
18: @Bean // 1.3
19: public NettyRoutingFilter routingFilter(HttpClient httpClient){
20: return new NettyRoutingFilter(httpClient);
21: }
22:
23: @Bean // 1.4
24: public NettyWriteResponseFilter nettyWriteResponseFilter(){
25: return new NettyWriteResponseFilter();
26: }
27:
28: @Bean // 1.5 {@link org.springframework.cloud.gateway.filter.WebsocketRoutingFilter}
29: public ReactorNettyWebSocketClient reactorNettyWebSocketClient(@Qualifier("nettyClientOptions") Consumer<? super HttpClientOptions.Builder> options){
30: return new ReactorNettyWebSocketClient(options);
31: }
32: }

• 每个 @Bean 注解后的数字为 Bean 的 初始化顺序 。
• 第 10 至 16 行 ：创建一个类型为 java.util.Objects.Consumer 的 Bean 对象。该 Consumer 会将传入类型为 reactor.ipc.netty.options.HttpClientOptions.Builder 的参数 opts ，设置 opts 的 poolResources 属性。
  • 调用 PoolResources.elastic("proxy") 方法，创建 name 属性为 "proxy" 的 reactor.ipc.netty.resources.PoolResources 。其中 "proxy" 用于实际使用时，打印日志的 标记 。
• 第 4 至 8 行 ：创建一个类型为 reactor.ipc.netty.http.client.HttpClient 的 Bean 对象。该 HttpClient 使用 Netty 实现的 Client 。
• 第 18 至 21 行 ：使用 HttpClient Bean ，创建一个类型为 org.springframework.cloud.gateway.filter.NettyRoutingFilter 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.7) 之 NettyRoutingFilter》 详细解析 NettyRoutingFilter 的代码实现。
• 第 23 至 26 行 ：创建一个类型为 org.springframework.cloud.gateway.filter.NettyWriteResponseFilter 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.7) 之 NettyRoutingFilter》 详细解析 NettyWriteResponseFilter 的代码实现。
• 第 28 至 31 行 ：创建一个类型为 org.springframework.web.reactive.socket.client.ReactorNettyWebSocketClient 的 Bean 对象，用于下文 WebsocketRoutingFilter 的 Bean 对象创建。

5.3 初始化 GlobalFilter

代码如下 ：

 1: @Bean // 2.1
 2: public RouteToRequestUrlFilter routeToRequestUrlFilter(){
 3: return new RouteToRequestUrlFilter();
 4: }
 5:
 6: @Bean // 2.2
 7: @ConditionalOnBean(DispatcherHandler.class)
 8: public ForwardRoutingFilter forwardRoutingFilter(DispatcherHandler dispatcherHandler){
 9: return new ForwardRoutingFilter(dispatcherHandler);
10: }
11:
12: @Bean // 2.3
13: public WebSocketService webSocketService(){
14: return new HandshakeWebSocketService();
15: }
16:
17: @Bean // 2.4
18: public WebsocketRoutingFilter websocketRoutingFilter(WebSocketClient webSocketClient, WebSocketService webSocketService){
19: return new WebsocketRoutingFilter(webSocketClient, webSocketService);
20: }

• 每个 @Bean 注解后的数字为 Bean 的 初始化顺序 。
• 第 1 至 4 行 ：创建一个类型为 org.springframework.cloud.gateway.filter.RouteToRequestUrlFilter 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.3) 之 RouteToRequestUrlFilter》 详细解析 RouteToRequestUrlFilter 的代码实现。
• 第 6 至 10 行 ：创建一个类型为 org.springframework.cloud.gateway.filter.ForwardRoutingFilter 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.5) 之 ForwardRoutingFilter》 详细解析 ForwardRoutingFilter 的代码实现。
• 第 12 至 15 行 ：创建一个类型为 org.springframework.web.reactive.socket.server.WebSocketService 的 Bean 对象。
• 第 17 至 20 行 ：创建一个类型为 org.springframework.cloud.gateway.filter.WebsocketRoutingFilter 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 过滤器 (4.6) 之 WebsocketRoutingFilter》 详细解析 WebsocketRoutingFilter 的代码实现。

5.4 初始化 FilteringWebHandler

当所有 org.springframework.cloud.gateway.filter.GlobalFilter 初始化完成时( 包括上面的 NettyRoutingFilter / NettyWriteResponseFilter )，创建一个类型为 org.springframework.cloud.gateway.handler.FilteringWebHandler 的 Bean 对象，代码如下 ：

@Bean // 2.6
public FilteringWebHandler filteringWebHandler(List<GlobalFilter> globalFilters){
 return new FilteringWebHandler(globalFilters);
}

• 在 《Spring-Cloud-Gateway 源码解析 —— 处理器 (3.3) 之 FilteringWebHandler 创建过滤器链 》 详细解析 FilteringWebHandler 的代码实现。

5.5 初始化 GatewayProperties

创建一个类型为 org.springframework.cloud.gateway.config.GatewayProperties 的 Bean 对象，用于加载 配置文件 配置的 RouteDefinition / FilterDefinition 。代码如下 ：

@Bean // 2.7
public GatewayProperties gatewayProperties(){
 return new GatewayProperties();
}

• 在 《Spring-Cloud-Gateway 源码解析 —— 路由（1.2）之 PropertiesRouteDefinitionLocator 配置文件》「3. GatewayProperties」 详细解析 GatewayProperties 的代码实现。

5.6 初始化 PrefixPathGatewayFilterFactory

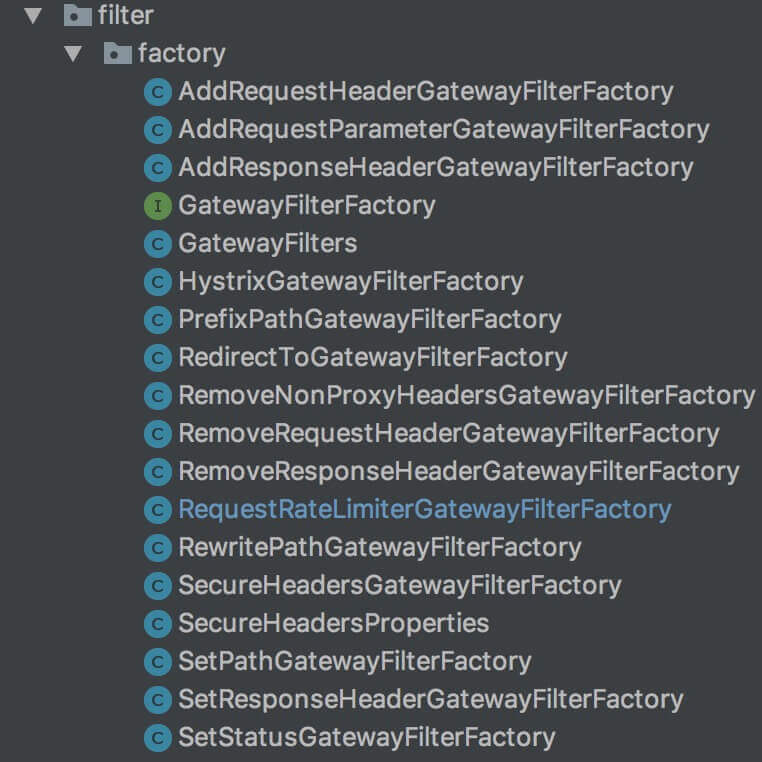

在 链接 的【第 288 至 372 行】，创建 org.springframework.cloud.gateway.filter.factory 包下的 org.springframework.cloud.gateway.filter.factory.GatewayFilterFactory 接口 的实现们。

后续我们会对 每个 GatewayFilterFactory 的实现代码做详细解析。

5.7 初始化 RoutePredicateFactory

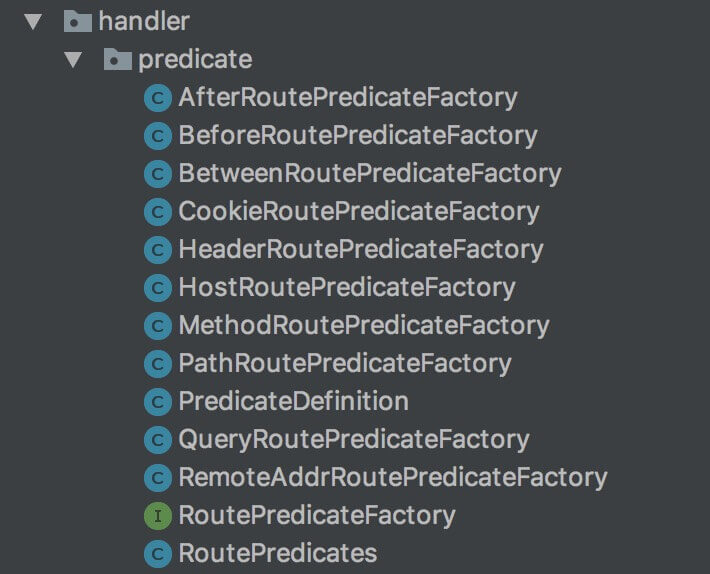

在 链接 的【第 236 至 284 行】，创建 org.springframework.cloud.gateway.handler.predicate 包下的 org.springframework.cloud.gateway.handler.predicate.RoutePredicateFactory 接口 的实现们。

后续我们会对 每个 RoutePredicateFactory 的实现代码做详细解析。

5.8 初始化 RouteDefinitionLocator

代码如下 ：

 1: @Bean // 4.1
 2: @ConditionalOnMissingBean
 3: public PropertiesRouteDefinitionLocator propertiesRouteDefinitionLocator(GatewayProperties properties){
 4: return new PropertiesRouteDefinitionLocator(properties);
 5: }
 6:
 7: @Bean // 4.2
 8: @ConditionalOnMissingBean(RouteDefinitionRepository.class)
 9: public InMemoryRouteDefinitionRepository inMemoryRouteDefinitionRepository(){
10: return new InMemoryRouteDefinitionRepository();
11: }
12:
13: @Bean // 4.3
14: @Primary // 优先被注入
15: public RouteDefinitionLocator routeDefinitionLocator(List<RouteDefinitionLocator> routeDefinitionLocators){
16: return new CompositeRouteDefinitionLocator(Flux.fromIterable(routeDefinitionLocators));
17: }

• 每个 @Bean 注解后的数字为 Bean 的 初始化顺序 。
• 第 1 至 5 行 ：使用 GatewayProperties Bean ，创建一个类型为 org.springframework.cloud.gateway.config.PropertiesRouteDefinitionLocator 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 路由（1.2）之 PropertiesRouteDefinitionLocator 配置文件》「2. PropertiesRouteDefinitionLocator」 详细解析 PropertiesRouteDefinitionLocator 的代码实现。
• 第 7 至 11 行 ：创建一个类型为 org.springframework.cloud.gateway.route.InMemoryRouteDefinitionRepository 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 路由（1.3）之 RouteDefinitionRepository 存储器》 详细解析 InMemoryRouteDefinitionRepository 的代码实现。
• 第 13 至 17 行 ：使用上面创建的 RouteDefinitionLocator 的 Bean 对象们 ，创建一个类型为 org.springframework.cloud.gateway.route.CompositeRouteDefinitionLocator 的 Bean 对象。
  • 第 14 行的 @Primary 注解，用于下文注入类型为 RouteDefinitionLocator 的 Bean 对象时，使用该对象。点击 《spring中少用的注解@primary解析》 查看 @Primary 的详细介绍。

org.springframework.cloud.gateway.discovery.DiscoveryClientRouteDefinitionLocator ，基于 DiscoveryClient 注册发现的 RouteDefinitionLocator 实现类 ，需要 手动引入配置 ，点击 链接 查看。在 《Spring-Cloud-Gateway 源码解析 —— 路由（1.4）之 DiscoveryClientRouteDefinitionLocator 注册中心》 详细解析 DiscoveryClientRouteDefinitionLocator 的代码实现。

5.9 初始化 RouteLocator

代码如下 ：

 1: @Bean // 4.4
 2: public RouteLocator routeDefinitionRouteLocator(GatewayProperties properties,
3: List<GatewayFilterFactory> GatewayFilters,
4: List<RoutePredicateFactory> predicates,
5: RouteDefinitionLocator routeDefinitionLocator){
 6: return new RouteDefinitionRouteLocator(routeDefinitionLocator, predicates, GatewayFilters, properties);
 7: }
 8:
 9: @Bean // 4.5
10: @Primary
11: public RouteLocator routeLocator(List<RouteLocator> routeLocators){
12: return new CachingRouteLocator(new CompositeRouteLocator(Flux.fromIterable(routeLocators)));
13: }

• 每个 @Bean 注解后的数字为 Bean 的 初始化顺序 。
• 第 1 至 7 行 ：创建一个类型为 org.springframework.cloud.gateway.route.RouteDefinitionRouteLocator 的 Bean 对象。在 《Spring-Cloud-Gateway 源码解析 —— 路由（2.2）之 RouteDefinitionRouteLocator 路由配置》 详细解析 RouteDefinitionRouteLocator 的代码实现。
  • 此处的 routeDefinitionLocator 参数，使用了 @Primary 注解的 CompositeRouteDefinitionLocator 的 Bean 对象。
• 第 9 至 13 行 ：创建一个类型为 org.springframework.cloud.gateway.route.CachingRouteLocator 的 Bean 对象。该 Bean 对象内嵌 org.springframework.cloud.gateway.route.CompositeRouteLocator 对象。在 《Spring-Cloud-Gateway 源码解析 —— 路由（2.1）之 RouteLocator 一览》 详细解析 CachingRouteLocator / CompositeRouteLocator 的代码实现。

另外，有如下两种方式实现 自定义 RouteLocator ：

• 使用 Routes#locator()#build() 方法，创建 RouteLocator ， 例子 代码如下 ：

  @Bean
  public RouteLocator customRouteLocator(){
   //@formatter:off
   return Routes.locator()
   .route("test")
   .predicate(host("**.abc.org").and(path("/image/png")))
   .addResponseHeader("X-TestHeader", "foobar")
   .uri("http://httpbin.org:80")
   .route("test2")
   .predicate(path("/image/webp"))
   .add(addResponseHeader("X-AnotherHeader", "baz"))
   .uri("http://httpbin.org:80")
   .build();
   ////@formatter:on
  }


  • 在 《Spring-Cloud-Gateway 源码解析 —— 路由（2.3）之 Java 自定义 RouteLocator》 详细解析 org.springframework.cloud.gateway.route.Routes 的代码实现。

• 使用 RouteLocatorDsl#gateway() 方法，创建 RouteLocator ， 该方式使用 Kotlin 实现 ， 例子 代码如下 ：

  @Configuration
  class AdditionalRoutes{

   @Bean
   fun additionalRouteLocator(): RouteLocator= gateway {
   route(id = "test-kotlin") {
   uri("http://httpbin.org:80")
   predicate(host("kotlin.abc.org") and path("/image/png"))
  add(addResponseHeader("X-TestHeader", "foobar"))
  }
  }

  }


  • 在 《Spring-Cloud-Gateway 源码解析 —— 路由（2.4）之 Kotlin 自定义 RouteLocator 》 详细解析 org.springframework.cloud.gateway.route.RouteLocatorDsl 的代码实现。

5.10 初始化 RoutePredicateHandlerMapping

创建一个类型为 org.springframework.cloud.gateway.handler.RoutePredicateHandlerMapping 的 Bean 对象，用于查找匹配到 Route ，并进行处理。代码如下 ：

@Bean
public RoutePredicateHandlerMapping routePredicateHandlerMapping(FilteringWebHandler webHandler,
RouteLocator routeLocator){
 return new RoutePredicateHandlerMapping(webHandler, routeLocator);
}

• 在 《Spring-Cloud-Gateway 源码解析 —— 处理器 (3.2) 之 RoutePredicateHandlerMapping 路由匹配 》 详细解析 RoutePredicateHandlerMapping 的代码实现。

5.11 初始化 GatewayWebfluxEndpoint

创建一个类型为 org.springframework.cloud.gateway.actuate.GatewayWebfluxEndpoint 的 Bean 对象，提供 管理 网关的 HTTP API ，代码如下 ：

@ManagementContextConfiguration
@ConditionalOnProperty(value = "management.gateway.enabled", matchIfMissing = true)
@ConditionalOnClass(Health.class)
protected static class GatewayActuatorConfiguration{

 @Bean
 public GatewayWebfluxEndpoint gatewayWebfluxEndpoint(RouteDefinitionLocator routeDefinitionLocator, List<GlobalFilter> globalFilters,

List<GatewayFilterFactory> GatewayFilters, RouteDefinitionWriter routeDefinitionWriter,
RouteLocator routeLocator){
 return new GatewayWebfluxEndpoint(routeDefinitionLocator, globalFilters, GatewayFilters, routeDefinitionWriter, routeLocator);
 }
}

• 在 《Spring-Cloud-Gateway 源码解析 —— 网关管理 HTTP API》 详细解析 GatewayWebfluxEndpoint 的代码实现。

666. 彩蛋

是不是内心里面有种感觉，“劳资看了一堆构造函数”？

嘿嘿嘿，后面咱一篇一篇走起！

胖友，分享一波朋友圈可好！
