Spring Cloud Kubernetes Ribbon源码分析

在项目中使用 Ribbon 的目的是在客户端（服务消费端）实现负载均衡。

在上一篇《 Spring Cloud OpenFeign 源码分析》中我们分析了为什么使用 OpenFeign 时，不配置 url ，且不导入 Ribbon 的依赖会报错。本篇继续分析 OpenFeign 是如何与 Ribbon 整合、 Ribbon 是如何实现负载均衡的、 Ribbon 是如何从注册中心获取服务的。

OpenFeign 与 Ribbon 整合后的接口调用流程

OpenFeign 与 Ribbon 整合实现负载均衡调用接口的流程如下：

spring-cloud-openfeign-core 模块：

• 1、调用 LoadBalancerFeignClient 的 execute 调用远程方法；
• 2、调用 FeignLoadBalancer 的 executeWithLoadBalancer 方法实现负载均衡调用。

ribbon-core 模块：

• 3、调用 LoadBalancerCommand 的 submit 方法实现异步调用同步阻塞等待结果。
• 4、调用 LoadBalancerCommand 的 selectServer 方法从多个服务提供者中负载均衡选择一个调用；

ribbon-loadbalancer 模块：

• 5、调用 ILoadBalancer 的 chooseServer 方法选择服务；
• 6、调用 IRule 的 choose 方法按某种算法选择一个服务，如随机算法、轮询算法；

OpenFeign 是如何与 Ribbon 整合的

sck-demo 项目项目地址： https://github.com/wujiuye/share-projects/tree/master/sck-demo 。

当我们使用 openfeign 时，如果不配置 @FeignClient 的 url 属性，那么就需要导入 spring-cloud-starter-kubernetes-ribbon 的依赖，使用 LoadBalancerFeignClient 调用接口。如果我们不需要使用 Ribbon 来实现负载均衡，那么我们可以直接将 @FeignClient 的 url 属性配置为: http://{serviceId} ，而不用添加 Ribbon 的依赖。

sck-demo 项目中添加 spring-cloud-starter-kubernetes-ribbon 依赖，非 Spring Cloud Kubernetes 项目只需添加 spring-cloud-starter-netflix-ribbon 。

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-kubernetes-ribbon</artifactId>
</dependency>
复制代码

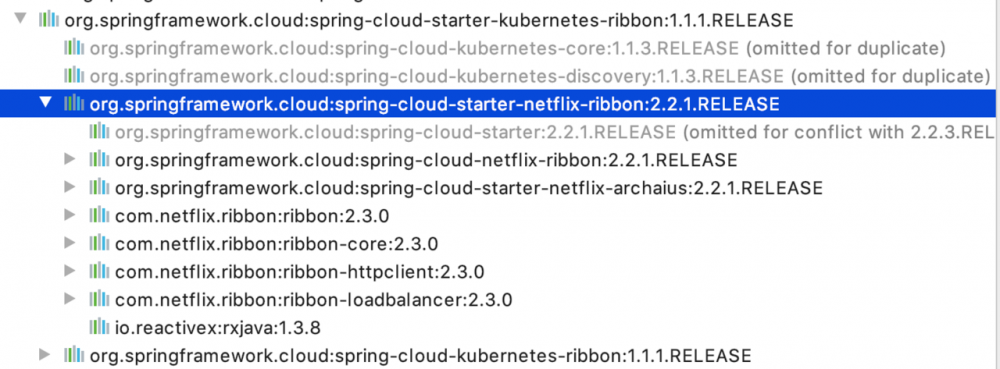

当我们在项目中添加 spring-cloud-starter-kubernetes-ribbon 依赖配置时，会将 spring-cloud-starter-netflix-ribbon 和 spring-cloud-kubernetes-ribbon 都会导入到项目中，如下图所示。

当项目中使用 openfeign 并添加 spring-cloud-starter-netflix-ribbon 后， Ribbon 就能通过自动配置与 openfeign 整合，为项目注入 ILoadBalancer 的实现类实例。默认使用的是 ZoneAwareLoadBalancer ，这是 spring-cloud-netflix-ribbon 下的类。

spring-cloud-netflix-ribbon 的 META-INF 目录下的 spring.factories 文件内容如下：

org.springframework.boot.autoconfigure.EnableAutoConfiguration=/
org.springframework.cloud.netflix.ribbon.RibbonAutoConfiguration
复制代码

可以说 spring-cloud-netflix-ribbon 是 spring-cloud-commons 的 loadbalancer 接口的实现。

RibbonAutoConfiguration 会注入一个 LoadBalancerClient ， LoadBalancerClient 是 spring-cloud-commons 定义的负载均衡接口， RibbonLoadBalancerClient 是 Ribbon 实现 spring-cloud-commons 负载均衡接口 LoadBalancerClient 的实现类，是提供给代码中使用 @LoadBalanced 注解使用的。

@Bean
	@ConditionalOnMissingBean(LoadBalancerClient.class)
	public LoadBalancerClient loadBalancerClient() {
		return new RibbonLoadBalancerClient(springClientFactory());
	}
复制代码

在创建 RibbonLoadBalancerClient 时调用 springClientFactory 方法创建 SpringClientFactory ：

@Bean
	public SpringClientFactory springClientFactory() {
		SpringClientFactory factory = new SpringClientFactory();
		factory.setConfigurations(this.configurations);
		return factory;
	}
复制代码

SpringClientFactory 是 NamedContextFactory 的子类，其构建方法调用父类构造方法时传入了一个配置类 RibbonClientConfiguration.class ，这是 RibbonClientConfiguration 配置类生效的原因。

public class SpringClientFactory extends NamedContextFactory<RibbonClientSpecification> {

	static final String NAMESPACE = "ribbon";

	public SpringClientFactory() {
		super(RibbonClientConfiguration.class, NAMESPACE, "ribbon.client.name");
	}
}
复制代码

SpringClientFactory 会为每个服务提供者创建一个 ApplicationContext ，实现 bean 的隔离，解决 bean 名称冲突问题，以及实现使用不同配置。

在创建 ApplicationContext 时会注册 defaultConfigType 到 bean 工厂，该 defaultConfigType 就是构造方法传递进来的 RibbonClientConfiguration.class 。

protected AnnotationConfigApplicationContext createContext(String name) {
        // 创建ApplicationContext
		AnnotationConfigApplicationContext context = new AnnotationConfigApplicationContext();
		......
		// 注册多个Configuration类
		context.register(PropertyPlaceholderAutoConfiguration.class,
		                this.defaultConfigType);
		......
		// 调用ApplicationContext的refresh方法
		context.refresh();
		return context;
	}
复制代码

那 createContext 方法是什么时候被调用的呢？

以 sck-demo 中服务消费者调用服务提供者接口为例：

@Service
public class DemoInvokeServiceImpl implements DemoInvokeService {

    @Resource
    private DemoService demoService;

    @Override
    public ListGenericResponse<DemoDto> invokeDemo() {
        return demoService.getServices();
    }

}
复制代码

DemoService 是被 @FeignClient 注解声明的接口，当我们调用 DemoService 的某个方法时，经过《 Spring Cloud OpenFeign 源码分析》我们知道，最终会调用到 LoadBalancerFeignClient 的 execute 方法时。

public class LoadBalancerFeignClient implements Client {
    //............
	private SpringClientFactory clientFactory;

       // 后面再分析execute方法
	@Override
	public Response execute(Request request, Request.Options options) throws IOException{
	    // .....
	    IClientConfig requestConfig = getClientConfig(options, clientName);
	    // .....
	}
}
复制代码

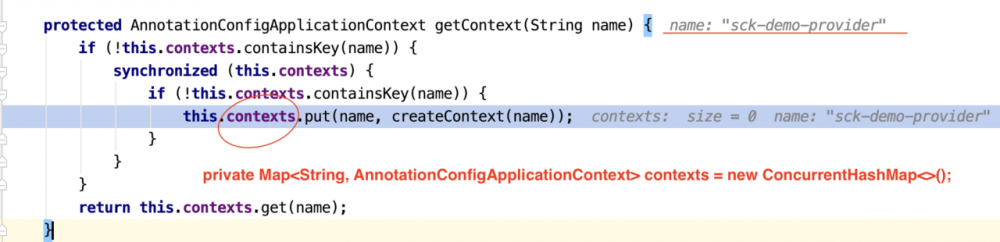

execute 方法中需要调用 getClientConfig 方法从 SpringClientFactory 获取 IClientConfig 实例，即获取客户端配置。 getClientConfig 方法就是要从服务提供者的 ApplicationContext 工厂中获取实现了 IClientConfig 接口的 bean 。

当首次调用某个服务提供者的接口时，由于并未初始化 AnnotationConfigApplicationContext ，因此会先调用 createContext 方法创建 ApplicationContext ，该方法将 RibbonClientConfiguration 类注册到 ApplicationContext ，最后调用 context.refresh(); 时就会调用到 RibbonClientConfiguration 的被 @Bean 注释的方法。

@Configuration(proxyBeanMethods = false)
@EnableConfigurationProperties
@Import({ HttpClientConfiguration.class, OkHttpRibbonConfiguration.class,
		RestClientRibbonConfiguration.class, HttpClientRibbonConfiguration.class })
public class RibbonClientConfiguration {
    // ........

	@RibbonClientName
	private String name = "client";

	@Autowired
	private PropertiesFactory propertiesFactory;

    // IClientConfig实例，配置client的连接超时、读超时等
	@Bean
	@ConditionalOnMissingBean
	public IClientConfig ribbonClientConfig() {
		DefaultClientConfigImpl config = new DefaultClientConfigImpl();
		config.loadProperties(this.name);
		config.set(CommonClientConfigKey.ConnectTimeout, DEFAULT_CONNECT_TIMEOUT);
		config.set(CommonClientConfigKey.ReadTimeout, DEFAULT_READ_TIMEOUT);
		config.set(CommonClientConfigKey.GZipPayload, DEFAULT_GZIP_PAYLOAD);
		return config;
	}

    // 配置Ribbon使用的负载均衡算法，默认使用ZoneAvoidanceRule
	@Bean
	@ConditionalOnMissingBean
	public IRule ribbonRule(IClientConfig config) {
		if (this.propertiesFactory.isSet(IRule.class, name)) {
			return this.propertiesFactory.get(IRule.class, config, name);
		}
		ZoneAvoidanceRule rule = new ZoneAvoidanceRule();
		rule.initWithNiwsConfig(config);
		return rule;
	}

    // 配置服务更新器，定时从注册中心拉去服务，由ILoadBalancer启动
	@Bean
	@ConditionalOnMissingBean
	public ServerListUpdater ribbonServerListUpdater(IClientConfig config) {
		return new PollingServerListUpdater(config);
	}

    // 配置ribbon的负载均衡器，默认使用ZoneAwareLoadBalancer
	@Bean
	@ConditionalOnMissingBean
	public ILoadBalancer ribbonLoadBalancer(IClientConfig config,
			ServerList<Server> serverList, ServerListFilter<Server> serverListFilter,
			IRule rule, IPing ping, ServerListUpdater serverListUpdater) {
		if (this.propertiesFactory.isSet(ILoadBalancer.class, name)) {
			return this.propertiesFactory.get(ILoadBalancer.class, config, name);
		}
		return new ZoneAwareLoadBalancer<>(config, rule, ping, serverList,
				serverListFilter, serverListUpdater);
	}

	// ......其它的暂时不去理解
}
复制代码

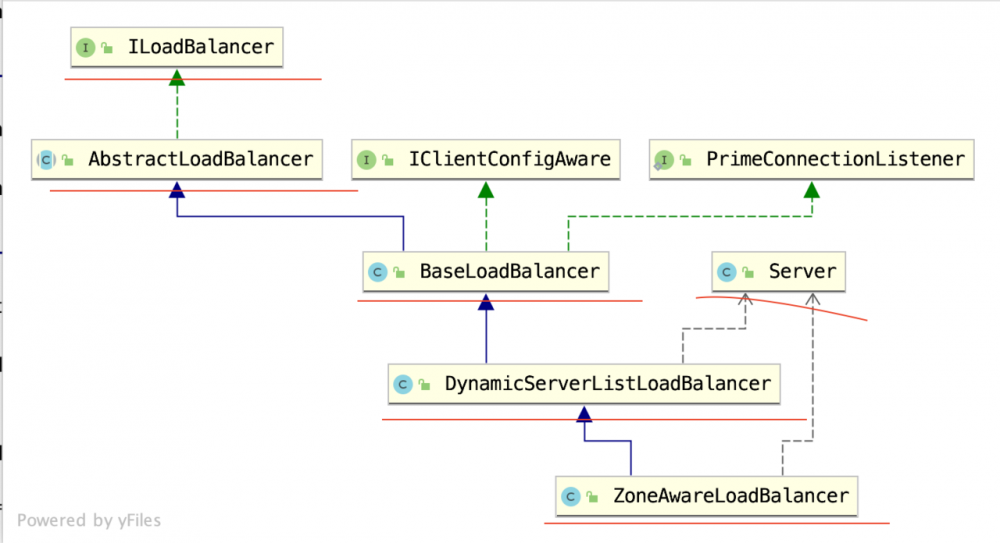

ILoadBalancer 是 Ribbon 定义的负载均衡接口。 ZoneAwareLoadBalancer 是 DynamicServerListLoadBalancer 的子类， DynamicServerListLoadBalancer 封装了服务更新逻辑。

DynamicServerListLoadBalancer 在构造方法中调用 enableAndInitLearnNewServersFeature 方法开启服务更新器 ServerListUpdater ， ServerListUpdater 定时从注册中心拉取可用的服务更新服务列表缓存。

public class DynamicServerListLoadBalancer<T extends Server> extends BaseLoadBalancer {
    protected volatile ServerListUpdater serverListUpdater;
    protected final ServerListUpdater.UpdateAction updateAction = new ServerListUpdater.UpdateAction() {
        @Override
        public void doUpdate() {
            updateListOfServers();
        }
    };
    public void enableAndInitLearnNewServersFeature(){
        serverListUpdater.start(updateAction);
    }
    // 调用ServerList获取服务
    @VisibleForTesting
    public void updateListOfServers() {
        List<T> servers = new ArrayList<T>();
        if (serverListImpl != null) {
            servers = serverListImpl.getUpdatedListOfServers();
            // 如果需要过滤
            if (filter != null) {
                servers = filter.getFilteredListOfServers(servers);
            }
        }
        updateAllServerList(servers);
    }
}
复制代码

Ribbon 是如何实现负载均衡的

ServerList 我们后面再讲解，先搞清楚 openfegin 与 ribbon 整合后的整个调用链路。我们继续从 LoadBalancerFeignClient 的 execute 方法继续分析。（ LoadBalancerFeignClient 是由 FeignRibbonClientAutoConfiguration 自动配置类配置的，如果忘记的话可以再看下上一篇。）

public class LoadBalancerFeignClient implements Client {
    //............
	private SpringClientFactory clientFactory;

	@Override
	public Response execute(Request request, Request.Options options) throws IOException {
		try {
			URI asUri = URI.create(request.url());
			// 拿到的是服务的名称，如：sck-demo-prodiver
			String clientName = asUri.getHost();
			URI uriWithoutHost = cleanUrl(request.url(), clientName);
			// delegate是：class Default implements Client {}
			FeignLoadBalancer.RibbonRequest ribbonRequest = new FeignLoadBalancer.RibbonRequest(
					this.delegate, request, uriWithoutHost);
			// 首先获取客户端配置
			IClientConfig requestConfig = getClientConfig(options, clientName);
			return
			    // 负载均衡选择一个服务提供者
			    lbClient(clientName)
			    // 调用接口获取响应结果
				.executeWithLoadBalancer(ribbonRequest, requestConfig).toResponse();
		}
		catch (ClientException e) {
			IOException io = findIOException(e);
			if (io != null) {
				throw io;
			}
			throw new RuntimeException(e);
		}
	}
}
复制代码

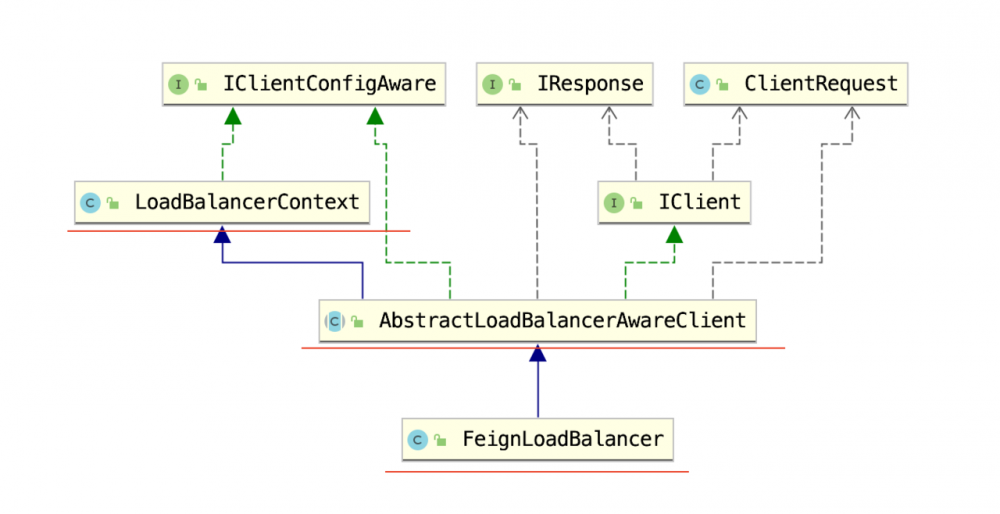

lbClient 创建一个 FeignLoadBalancer 对象，调用 FeignLoadBalancer 的 executeWithLoadBalancer 方法实现负载均衡调用接口，最终会调用到 FeignLoadBalancer 的 execute 方法。 Ribbon 使用 RxJava 实现异步调用转同步阻塞获取结果。

public T executeWithLoadBalancer(final S request, final IClientConfig requestConfig) throws ClientException {
        // command也封装了负载均衡的实现逻辑
        LoadBalancerCommand<T> command = buildLoadBalancerCommand(request, requestConfig);
        try {
            return command.submit(
                new ServerOperation<T>() {
                    @Override
                    public Observable<T> call(Server server) {
                        URI finalUri = reconstructURIWithServer(server, request.getUri());
                        S requestForServer = (S) request.replaceUri(finalUri);
                        try {
                            // 调用FeignLoadBalancer的execute方法
                            return Observable.just(
                            AbstractLoadBalancerAwareClient.this.execute(requestForServer, requestConfig)
                            );
                        }
                        catch (Exception e) {
                            return Observable.error(e);
                        }
                    }
                })
                .toBlocking()
                .single();
        } catch (Exception e) {
           .....
        }

    }
复制代码

LoadBalancerCommand 的 submit 方法代码比较多，逻辑也比较复杂，因此就不展开说明了。

public Observable<T> submit(final ServerOperation<T> operation) {
    // Use the load balancer
    Observable<T> o = (server == null ? selectServer() : Observable.just(server))
}
复制代码

selectServer 方法返回一个 Observable<Server> ， Observable 是 RxJava 的 API ，我们跳过这部分。

private Observable<Server> selectServer() {
        return Observable.create(new OnSubscribe<Server>() {
            @Override
            public void call(Subscriber<? super Server> next) {
                try {
                    // 调用LoadBalancerContext的getServerFromLoadBalancer方法
                    Server server = loadBalancerContext.getServerFromLoadBalancer(loadBalancerURI, loadBalancerKey);
                    next.onNext(server);
                    next.onCompleted();
                } catch (Exception e) {
                    next.onError(e);
                }
            }
        });
    }
复制代码

selectServer 方法中调用 LoadBalancerContext 的 getServerFromLoadBalancer 方法获取一个服务提供者，此 LoadBalancerContext 实际是 FeignLoadBalancer （在 buildLoadBalancerCommand 方法中可以找到答案）。

getServerFromLoadBalancer 方法部分代码如下：

public Server getServerFromLoadBalancer(@Nullable URI original, @Nullable Object loadBalancerKey) throws ClientException {
    ILoadBalancer lb = getLoadBalancer();
    if (host == null) {
        if (lb != null){
            Server svc = lb.chooseServer(loadBalancerKey);
            return svc;
        }
        // .....
    }
}
复制代码

由于 Ribbon 默认使用的 ILoadBalancer 是 ZoneAwareLoadBalancer ，因此 getLoadBalancer 方法返回的是 ZoneAwareLoadBalancer 。获取到负载均衡器后调用负载均衡器的 chooseServer 选择一个服务提供者。

ZoneAwareLoadBalancer 的 chooseServer 方法：

@Override
    public Server chooseServer(Object key) {
        if (!ENABLED.get() || getLoadBalancerStats().getAvailableZones().size() <= 1) {
            logger.debug("Zone aware logic disabled or there is only one zone");
            return super.chooseServer(key);
        }
    }
复制代码

if 条件成立时，调用的是父类 BaseLoadBalancer 的 chooseServer 方法：

public class BaseLoadBalancer extends AbstractLoadBalancer implements
        PrimeConnections.PrimeConnectionListener, IClientConfigAware {

        protected IRule rule = DEFAULT_RULE;

    public Server chooseServer(Object key) {
        if (counter == null) {
            counter = createCounter();
        }
        counter.increment();
        if (rule == null) {
            return null;
        } else {
            try {
                // 调用IRule的choose方法，rule是在创建ZoneAwareLoadBalancer时通过构造方法注入的
                return rule.choose(key);
            } catch (Exception e) {
                logger.warn("LoadBalancer [{}]:  Error choosing server for key {}", name, key, e);
                return null;
            }
        }
    }
}
复制代码

IRule 是服务选择器、是负载均衡算法的实现。在 RibbonAutoConfiguration 配置类中注入。

// 配置Ribbon使用的负载均衡算法，默认使用ZoneAvoidanceRule
	@Bean
	@ConditionalOnMissingBean
	public IRule ribbonRule(IClientConfig config) {
		if (this.propertiesFactory.isSet(IRule.class, name)) {
			return this.propertiesFactory.get(IRule.class, config, name);
		}
		ZoneAvoidanceRule rule = new ZoneAvoidanceRule();
		rule.initWithNiwsConfig(config);
		return rule;
	}
复制代码

在创建 ZoneAwareLoadBalancer 时通过构造方法注入。

@Bean
	@ConditionalOnMissingBean
	public ILoadBalancer ribbonLoadBalancer(IClientConfig config,
			ServerList<Server> serverList, ServerListFilter<Server> serverListFilter,
			IRule rule, IPing ping, ServerListUpdater serverListUpdater) {
	        // ......
		return new ZoneAwareLoadBalancer<>(config, rule, ping, serverList,
				serverListFilter, serverListUpdater);
	}
复制代码

至于 ZoneAvoidanceRule 是怎么从多个服务提供者中选择一个调用的，这就是负载均衡算法的实现，本篇不做分析。

Ribbon 是如何从注册中心获取服务提供者的

前面我们分析到， ZoneAwareLoadBalancer 是 DynamicServerListLoadBalancer 的子类， DynamicServerListLoadBalancer 封装了服务更新逻辑，定时调用 ServerList 的 getUpdatedListOfServers 方法从注册中心拉取服务。

ServerList 是 ribbon-loadbalancer 包下的类，并不是 spring-cloud 的接口，所以与 spring-cloud 的服务发现接口是没有关系的。

public interface ServerList<T extends Server> {

    public List<T> getInitialListOfServers();

    /**
     * Return updated list of servers. This is called say every 30 secs
     * (configurable) by the Loadbalancer's Ping cycle
     *
     */
    public List<T> getUpdatedListOfServers();

}
复制代码

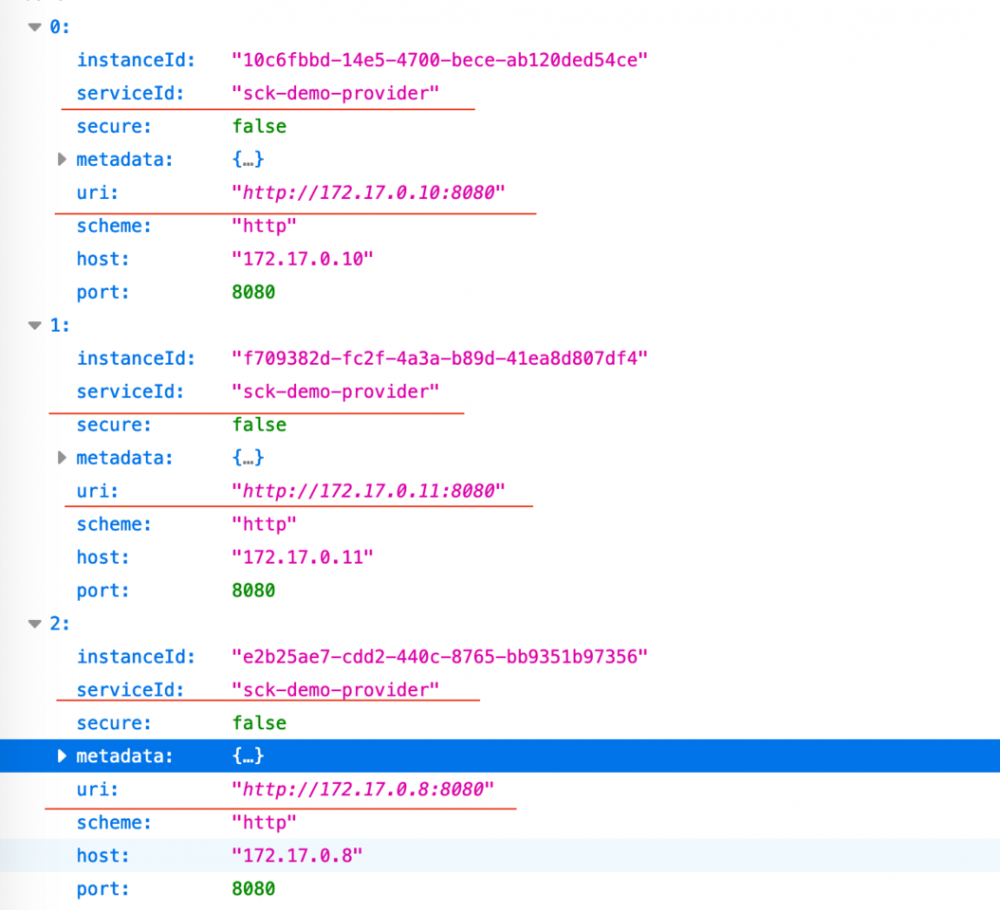

在分析 RibbonClientConfiguration 时，我们发现有一个方法会注册一个 ServerList<Server> ，但这个方法必不会执行到。

public class RibbonClientConfiguration {

    @Bean
	@ConditionalOnMissingBean
	public ServerList<Server> ribbonServerList(IClientConfig config) {
		if (this.propertiesFactory.isSet(ServerList.class, name)) {
			return this.propertiesFactory.get(ServerList.class, config, name);
		}
		ConfigurationBasedServerList serverList = new ConfigurationBasedServerList();
		serverList.initWithNiwsConfig(config);
		return serverList;
	}

}
复制代码

因为我们在 sck-demo 项目中使用的是 spring-cloud-starter-kubernetes-ribbon ，所以我们现在来看下 spring-cloud-kubernetes-ribbon 负责做什么。首先从 spring-cloud-starter-kubernetes-ribbon 的 spring.factories 文件中找到自动配置类。

org.springframework.boot.autoconfigure.EnableAutoConfiguration=/
org.springframework.cloud.kubernetes.ribbon.RibbonKubernetesAutoConfiguration
复制代码

自动配置类 RibbonKubernetesAutoConfiguration 的源码如下：

@Configuration(proxyBeanMethods = false)
@EnableConfigurationProperties
@ConditionalOnBean(SpringClientFactory.class)
@ConditionalOnProperty(value = "spring.cloud.kubernetes.ribbon.enabled",matchIfMissing = true)
@AutoConfigureAfter(RibbonAutoConfiguration.class)
@RibbonClients(defaultConfiguration = KubernetesRibbonClientConfiguration.class)
public class RibbonKubernetesAutoConfiguration {
}
复制代码

SpringClientFactory 我们分析过了， RibbonAutoConfiguration 我们也分析过了，只剩下 KubernetesRibbonClientConfiguration 这个配置类。

KubernetesRibbonClientConfiguration 是使用 @RibbonClients 注解导入的配置类，也就是通过 ImportBeanDefinitionRegistrar 注册的。

@Configuration(proxyBeanMethods = false)
@EnableConfigurationProperties(KubernetesRibbonProperties.class)
public class KubernetesRibbonClientConfiguration {

	@Bean
	@ConditionalOnMissingBean
	public ServerList<?> ribbonServerList(KubernetesClient client, IClientConfig config,
			KubernetesRibbonProperties properties) {
		KubernetesServerList serverList;
		if (properties.getMode() == KubernetesRibbonMode.SERVICE) {
			serverList = new KubernetesServicesServerList(client, properties);
		}
		else {
			serverList = new KubernetesEndpointsServerList(client, properties);
		}
		serverList.initWithNiwsConfig(config);
		return serverList;
	}

}
复制代码

看到这我们就明白了， spring-cloud-kubernetes-ribbon 负责实现 ribbon 的服务列表接口 ServerList<Server> 。当 spring.cloud.kubernetes.ribbon.mode 配置为 SERVICE 时，使用 KubernetesServicesServerList ，否则使用 KubernetesEndpointsServerList 。默认 mode 是 POD 。

@ConfigurationProperties(prefix = "spring.cloud.kubernetes.ribbon")
public class KubernetesRibbonProperties {
	/**
	 * Ribbon enabled,default true.
	 */
	private Boolean enabled = true;
	/**
	 * {@link KubernetesRibbonMode} setting ribbon server list with ip of pod or service
	 * name. default value is POD.
	 */
	private KubernetesRibbonMode mode = KubernetesRibbonMode.POD;
	/**
	 * cluster domain.
	 */
	private String clusterDomain = "cluster.local";
}
复制代码

KubernetesRibbonMode 是个枚举类，支持 pod 和 service 。

public enum KubernetesRibbonMode {

	/**
	 * using pod ip and port.
	 */
	POD,
	/**
	 * using kubernetes service name and port.
	 */
	SERVICE

}
复制代码

什么意思呢？ 当 mode 为 service 时，就是获取服务提供者在 kubernetes 中的 service 的名称和端口，使用这种模式会导致 Ribbon 的负载均衡失效，转而使用 kubernetes 的负载均衡。而当 mode 为 pod 时，就是获取服务提供者的 pod 的 ip 和端口，该 ip 是 kubernetes 集群的内部 ip ，只要服务消费者是部署在同一个 kubernetes 集群内就能通过 pod 的 ip 和服务提供者暴露的端口访问 pod 上的服务提供者。

如果我们不想使用 Ribbon 实现负载均衡，那么我们可以在配置文件中添加如下配置项：

spring:
  cloud:
    kubernetes:
      ribbon:
        mode: SERVICE
复制代码

你学会了吗？下一篇我们了解 Spring Cloud Kubernetes 的服务注册。
