在 IBM ODM Decision Server Insights 中给热实体降温

在大容量事件处理系统中，比如 IBM® Operational Decision Manager (ODM) 中的 Decision Server Insights，被数千个事件引用的实体实例被称为 “热实体”。热实体会减缓处理速度，成为系统内唯一的事件使用者。这种情况会导致整个多处理网格等待一个线程的完成。

本教程旨在帮助 Decision Server Insights 架构师和开发人员构建没有热实体的解决方案。了解导致热实体的原因和避免它们的技巧。

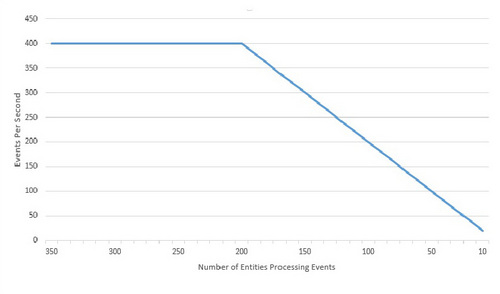

在大部分入站事件传送到少量热实体时，事件处理系统就会出现问题。热实体问题不仅在于过多的事件让一个实体不堪重负，还在于因为接收事件的实体越来越少而逐步降低性能。在下表中，可以看到当能处理入站事件的实体低于 200 个时，事件摄取量（每秒摄取的事件）呈线性减少。该表表明本教程中的 Decision Server Insights 示例解决方案的性能在降低。根据您自己的解决方案和硬件，具体的数量可能会有所不同。

设计糟糕的 Decision Server Insights 解决方案允许热实体减缓事件摄取，直到网格停止。在最糟的情况下，解决方案会面临以下问题：

入站事件队列装满，迫使 Decision Server Insights 解决方案拒绝未来的事件。
数百万个事件传输到一个热实体，需要数天时间才能清理完这些事件。

本教程给出 3 个示例解决方案，解释了如何识别热实体，并介绍了避免它们的方法。第一个解决方案完全没有热实体保护，第二个具有部分保护，第三个拥有全面的热实体保护。

热实体类型

您可能遇到以下 3 种类型的热实体：

良性热实体，它们导致的细微性能问题可以忽略不计。
永久热实体，它们始终会导致问题。
隐含热实体，它们偶尔会导致问题。

良性热实体 花几分钟来处理一大批事件，这会导致近实时的事件检测，而不是实时检测。除非实时事件检测至关重要，否则良性热实体通常不是问题。

永久热实体 导致严重的性能问题，但问题可在开发过程中轻松识别，并在部署到生产环境之前解决。

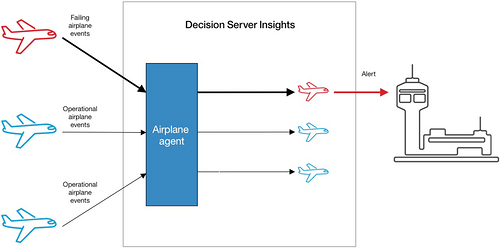

隐含热实体 最容易出现问题，只能在解决方案上线后识别。例如，想象一个接收 飞机事件 的飞机监控系统，如下图所示。这些事件被发送到一个 飞机代理 ，该代理与一个或多个 飞机实体 相关联。在正常操作下，所有飞机发出状态事件，这些事件均匀地分散在所有飞机中。但是，如果有一架飞机开始出现故障，它会向一个飞机实体实例发出大量警告事件。此实体实例就变成大部分飞机事件的使用者，这个实体就会变热。

在 IBM ODM Decision Server Insights 中给热实体降温

避免热实体的技巧

现在介绍重新设计解决方案来避免热实体的技巧。

技巧 1：分而治之

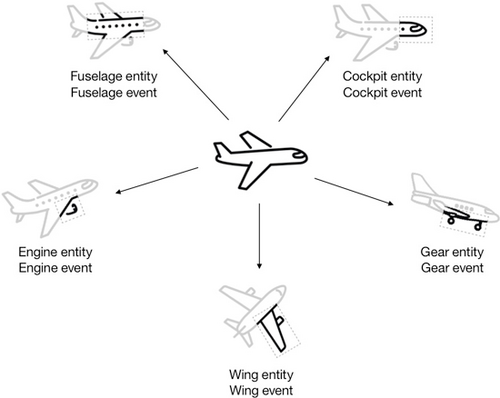

避免会使用复杂事件的复杂实体。将复杂实体和事件分解为更小的部分。如下图所示，飞机事件和飞机实体被拆分为更小的组件实体： 机身实体 、 驾驶舱实体 、 引擎实体 、 机翼实体 和 起落架实体 。每个组件实体接收飞机发出的一个事件子集，这减少了出现热实体的可能性。

在 IBM ODM Decision Server Insights 中给热实体降温

技巧 2：解决规则代理性能

在一个实体实例无法采用以事件到达的速度来使用事件时，就会出现热实体。一个原因可能是您的规则代理的性能太慢了。这可能是因为您的解决方案有较大的事件范围。

检查您是否需要较大的事件范围。您能否在实体中存储事件历史的摘要？例如，考虑一条对引擎警告计数的规则。无需使用事件历史来统计警告事件数量，在引擎实体上添加一个警告计数器可能更好一些。

另一种提高性能的方法是将规则代理重写为 Java™ 代理。如果您的规则是技术性的，而且将逻辑表达为业务规则没有实际好处，那么可以考虑这种方法。

技巧 3：避免对每个事件执行昂贵的 OSGi 调用

检查您的规则，看看是否需要在每次收到事件时执行昂贵的 Open Source Gateway Initiative (OSGi) 调用。例如，如果您调用预测分析软件，比如 IBM SPSS Statistic，是否需要对每个事件都执行该调用？或者，是否可以通过引入另一个接收事件摘要的代理来减少调用频率？本教程后面将解释此概念。

技巧 4：克隆实体

如果您采用了技巧 1-3，但是仍然有热实体，那么可以考虑使用以下模式来克隆实体。技巧 1 中的方法将实体拆分为逻辑构成部分，而此模式将 同一个 实体克隆 n 次。每个克隆实体使用整个对象的事件总量的 1/n 。有关此模式的更多信息，请参阅相关小节。

您的解决方案是否会遇到热实体？

要确定您的 Decision Server Insights 解决方案是否容易产生热实体，可采用下面这个公式：

hot entity potential = inbound EPS / (instance EPS * min instances)

假设 inbound EPS 是每秒保持的入站事件量。

假设 instance EPS 是一个实体实例每秒可处理的最大事件量。

假设 min instances 是处理入站事件所涉及的最少的实体实例数量（最糟的情况）。

如果您的热实体潜力大于 1，那么解决方案中就会面临存在热实体的风险。该值越高，风险就越大。

冷实体示例

inbound EPS 值为 100， instance EPS 值为 50， min instances 值为 4：

100 / (50 * 4) = 0.5

热实体潜力为 0.5 ，表明这是一个冷解决方案。

热实体示例

inbound EPS 值为 100， instance EPS 值为 50， min instances 值为 1：

100 / (50 * 1) = 2

这一次热实体潜力为 2 ，表明这是一个热解决方案。如果存在出现热实体的风险，可应用上一节中的技巧来解决它们。

下一节将介绍如何根据与遇到热实体的 IBM ODM 客户的实际工作，向一个示例应用这些技巧。深入剖析简介中演示的飞机监控系统示例的 3 个不同的 Decision Server Insights 实现。第一个解决方案最简单，但最容易出现热实体。第二个解决方案应用分而治之模式来降温，但仍可能出现问题。第三个解决方案实施了全面的热实体保护。

示例解决方案 1：没有优化的机场监控解决方案

前面的 “热实体类型” 部分已给出了实现该机场监控解决方案示例的第一次尝试。飞机实体与飞机事件相关联。如下面的代码清单所示，一个飞机实体记录一架飞机的飞行数据：

清单 1. 飞机实体

/****** Airplane Entity ******/
an airplane is a business entity identified by an airplane id .
an airplane has an average engine exhaust temperature (integer ) .
an airplane has an average engine pressure ratio (integer ) .
an airplane has an average engine rpm (integer ) .
an airplane has an wing warnings (integer ) .
an airplane has an cockpit warnings (integer ) .
an airplane has an fuselage warnings (integer ) .
an airplane has an gear warnings (integer ) .
an airplane has an event count (integer ) .

飞机事件由飞机定期发出，以提供飞行数据，如下面的代码清单所示：

清单 2. 飞机事件

/****************** Airplane Event ******************/
an airplane event is a business event time-stamped by a timestamp ( date & time ) .
an airplane event has an aircraft id .
an airplane event has an engine .
an airplane event has a wing .
an airplane event has a gear .
an airplane event has a cockpit .
an airplane event has a fuselage .

a wing is a concept  .
a wing has a lift ( integer ) .

a fuselage is a concept.
a fuselage has a pressure ( integer ) .

a cockpit is a concept .
a cockpit has a altitude ( integer ) .
a cockpit has a speed ( integer ) .

a gear is a concept .
a gear  has a gear state ( a gear status ).

a engine is a concept .
an engine has a pressure ratio ( integer ) .
an engine has a rpm ( integer ) .
an engine has a exhaust temperature ( integer ) .

a gear status can be one of: UP, DOWN, STUCK.

飞机实体被绑定到飞机代理，代理接收飞机事件。飞机代理包含以下规则。

业务规则

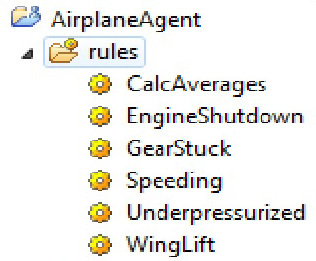

如下面的 Insight Designer 屏幕截图所示，有 6 条监控飞机的业务规则：

在 IBM ODM Decision Server Insights 中给热实体降温

有两个引擎规则。第一个是 CalcAverages ，用于计算引擎参数的滚动加权平均值，如下面的代码清单所示：

清单 3. CalcAverages 规则

when an airplane event occurs
then
    define rpmAverage as ( the average engine rpm of 'the airplane' +
                                   the rpm of the engine of this airplane event  ) / 2 ;
    define pressureAverage as (    the average engine pressure ratio of 'the airplane' +
                                   the pressure ratio of the engine of this airplane event  ) / 2 ;
    define exhaustTempAverage as ( the average engine exhaust temperature of 'the airplane' +
                                   the exhaust temperature of the engine of this airplane event  ) / 2 ;

    set the average engine rpm of 'the airplane'  to rpmAverage;
    set the average engine pressure ratio of 'the airplane' to pressureAverage;
    set the average engine exhaust temperature of 'the airplane' to exhaustTempAverage;
    set the event count of 'the airplane' to the event count of 'the airplane' + 1 ;

第二个引擎规则是 EngineShutdown ，它应用前面的代码清单中计算的平均值来预测引擎故障。如下面的代码清单所示，运行一个 IBM SPSS Statistics 分析算法来确定故障概率。如果概率超过 8，则发出引擎关闭事件。

清单 4. EngineShutdown 规则

when an airplane event occurs
if
    calculate engine failure probability ( the average engine exhaust temperature of 'the airplane'    ,
                                           the average engine pressure ratio of 'the airplane' ,
                                           the average engine rpm of 'the airplane' ) is more than 8
then

    emit a new actionable event where
        the operator action is ENGINE_ERROR   ,
        the reason is "Engine Failing on " + the aircraft id,
        the aircraft id is the aircraft id of this airplane event   ,
        the timestamp is now ;

在此解决方案中，IBM SPSS Statistics 对 'calculate engine failure probability' 的调用是一次模拟调用。

现在您可以在 Github 上探索该解决方案中提供的剩余规则。

运行示例解决方案 1

访问 http://github.com/ncrowther/CoolingHotEntities
下载示例代码。
将内容解压到方便的位置。
打开 Insight Designer。
单击 File > Import 并选择 General > Existing Projects into Workspace 。
将下载的 JetSolution1 文件夹下的所有项目导入 Insight Designer 中。
如果看到 Generate Java Model 错误，请右键单击 JetSolution 项目并选择 Configure > Migrate Solution 。
在您的本地机器上启动 cisDev Decision Server Insights 服务器。
右键单击 JetSolution 项目并选择 Deploy > Deployment Configurations 。
单击 New，创建一个名为 JetSolution 的部署。
选择 Local server 。然后单击 Next 。
选择 Disable SSL hostname verification 和 Disable server certificate verification ，单击 Next 。
选择 Create new connectivity server configuration ，单击 Next 。
确保所有选项都已选择（Inbound Endpoints、HTTP 和 InboundHttpEndpoint），单击 Finish 。
该解决方案应部署到您本地的 cisDev Decision Server Insights 服务器实例。在控制台中检查以下消息：
CWMBE1452I:Successfully deployed connectivity for the solution "JetSolution" 。
在 Insight Designer 中，转到 JetStatusTester 项目，打开 Event Sequences 文件夹下的 JetStatusTestSeq.eseq 。
在项目的顶级目录中，编辑 testdriver.properties ，确保 trustStoreLocation 被设置为您的 Decision Server Insights 安装路径。
右键单击 JetStatusTestSeq.eseq ，选择 Run As > Event Sequence 。
选择 Enable recording 、 Reset solution state 和 Delete all entries ，单击 Run 。
脚本将会运行，并将一个或多个事件发送到解决方案中。各项规则将触发，并创建 可操作的事件 供飞行控制团队处理。一条记录捕获所有提交和发出的事件，将处理每个事件之前和之后的实体状态存储在一个可在 Insight Inspector 中查看的文件中。
在 Insight Inspector 中打开以下记录，以查看事件： https://localhost:9443/ibm/insights/view?id=JetSolution-0.0 。

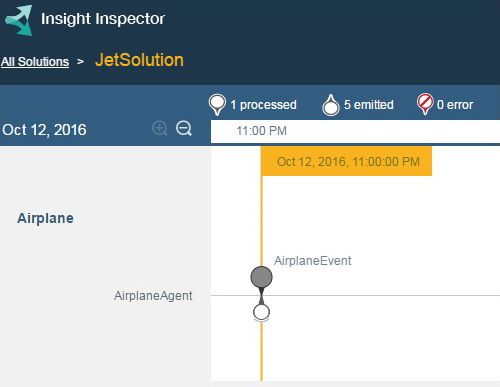

在 Insight Inspector 中，确认所有事件都集中在一个飞机实体上，而且该实体是热实体，如下面的屏幕截图所示：

在 IBM ODM Decision Server Insights 中给热实体降温

示例解决方案 2：应用分而治之模式

第一个示例解决方案的问题在于，飞机实体是热实体。示例解决方案 2 对飞机事件采用了一种分而治之模式，将它拆分为多个组成部分，比如引擎、机翼和 起落架 。

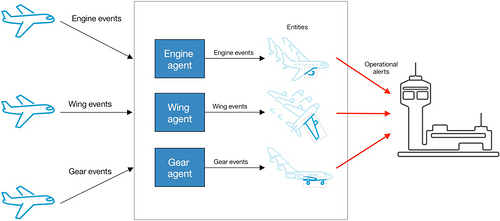

在示例代码中，可以看到飞机实体和飞机事件都被拆分为多个部分，如下面的屏幕截图所示：

在 IBM ODM Decision Server Insights 中给热实体降温

将飞机事件拆分为组件事件，不仅可以提高性能，还能使您无需更改事件结构即可配置飞机的组件数量。

运行示例解决方案 2

按照 JetSolution1 的所有构建和运行指令操作，但这一次导入 JetSolution2 。

在 Insight Inspector 中打开以下记录，以查看事件： https://localhost:9443/ibm/insights/view?id=JetSolution-0.0 。

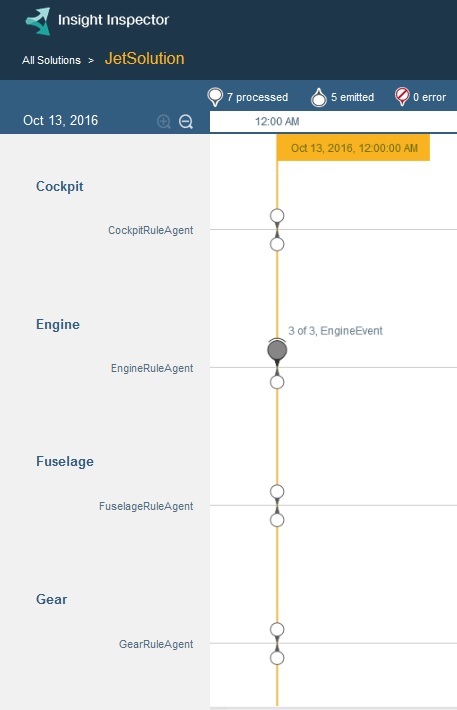

您应该在 Insight Inspector 中看到下面的屏幕截图中显示的实体：

在 IBM ODM Decision Server Insights 中给热实体降温

从 Insight Inspector 中确认，事件现在被分解为不同组件，这样做不仅提高了性能，还降低了出现热实体的可能性。要进行确认，可以运行一个性能测试器，如下一节所述。

对示例解决方案 2 运行性能测试器

现在运行一个 Java 程序，以便对引擎组件执行压力测试。

要运行性能测试器，请完成以下步骤：

打开 JetSolution2 中的 HttpPerformanceTester 项目。
转到 src/dsi 文件夹并打开 DSISendEvent.java 。

在 main() 方法的开头，设置以下值：

NUMBER_OF_AIRPLANES = 50;
	NUMBER_OF_ENGINES = 2;
	NUMBER_OF_EVENTS = 500;

确认入站 HTTP 端点上的端口号对您的安装而言是正确的：
urlStr = "http://localhost:9080/jetstatus/InboundHttpEndpoint";
保存更改，右键单击 DSISendEvent.java 并选择 Run as Java Application 来运行该程序。
在这里的日志中检查引擎代理活动： Decision_Server_Insights_installation_directory/ runtime/wlp/usr/servers/cisDev/logs/trace.log 通过这里的 REST API 检查引擎实体：
https://localhost:9443/ibm/ia/rest/solutions/JetSolution/entity-types/entityModel.Engine
跟预期一样，引擎实体已使用几秒内的最新引擎数据更新。
现在更改以下常量来模拟一个发出大量事件的引擎故障：
```
NUMBER_OF_AIRPLANES = 1;
```
```
NUMBER_OF_ENGINES = 1;
```
NUMBER_OF_EVENTS = 500;

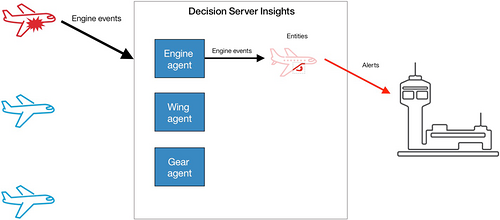

再次运行该程序，检查跟踪日志。这一次，处理 500 个事件就花了好几分钟。为什么？因为所有事件都定向到一个引擎实体实例，而且这个实例是热实体，如下面的屏幕截图所示：

在 IBM ODM Decision Server Insights 中给热实体降温

示例解决方案 3：改进解决方案

在示例解决方案 2 中，引擎实体是热实体。在引擎即将发生故障时，它接收了所有引擎事件。现在，在最后一个示例 3 中，应用了克隆模式来对飞机解决方案降温。每个引擎实例的引擎事件现在由 n 个引擎克隆实体中的一个使用。每个克隆实体都会汇总数据，并按定义的时间间隔将摘要传递给引擎代理。引擎规则代理中的业务规则判断引擎是否即将发生故障。此代理仅接收一个事件子集，所以它的绑定实体不是热实体。

当发生引擎事件风暴时，您会在解决方案中看到以下活动：

引擎事件发送到一个 引擎克隆代理 ，该代理被绑定到多个 引擎克隆实体 。
每隔 30 秒，每个引擎克隆实体都会将一个 引擎摘要事件 发送到 引擎规则代理 。
引擎规则代理被绑定到 引擎实体 。这些规则使用 引擎摘要事件 确定引擎是否正处在故障中。

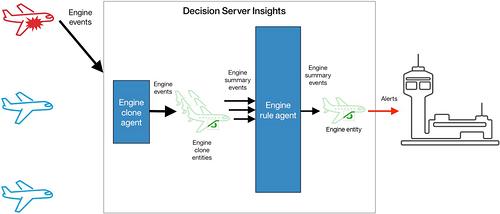

此操作序列如下面的屏幕截图所示：

在 IBM ODM Decision Server Insights 中给热实体降温

克隆模式实现

克隆模式的基础是 EngineCloneJavaAgent.java 。它将传入的针对某个引擎的事件风暴拆分到许多克隆实体中，以分散事件负载。每个克隆实体每隔 30 秒向引擎实体缓慢地发出摘要事件，所以它不再是热实体。代理 Java 类名为 EngineCloneJavaAgent.java 。

下面这个流程事件方法位于 EngineCloneJavaAgent.java Java 类中：

清单 5. 流程事件方法

@Override
	public void process(Event event) throws AgentException {

		if (event instanceof EngineEvent) {

		   // Summarize the Engine event
		   summarizeEngineEvent((EngineEvent) event);

		}
	}

如果事件是 EngineEvent 的实例，则调用下面这个 summarizeEngineEvent 方法：

清单 6. summarizeEngineEvent 方法

/**
	 * Summarize the Engine event
	 *
	 * @param engineEvent the engine event to be summarized
	 * @throws AgentException
	 */
	private void summarizeEngineEvent(EngineEvent engineEvent) throws AgentException,
			EntityTypeException {

		EngineClone engineClone = (EngineClone) getBoundEntity();

		String EngineCloneName = engineEvent.getEngineCloneId();
		String engineName = engineEvent.getEngineId();

		if (conceptFactory == null) {
			conceptFactory = getConceptFactory(ConceptFactory.class);
		}

		if (engineClone == null) {

			printToLog(Level.INFO, "Creating a new engine Clone: "
					+ EngineCloneName + " associated to engine: " + engineName);

			engineClone = (EngineClone) createBoundEntity();
			engineClone.setEngineId(engineEvent.getEngineId());
			engineClone.setEngineCloneId(EngineCloneName);
			engineClone.setAircraftId(engineEvent.getAircraftId());
			engineClone.setAverageExhaustTemperature(engineEvent.getExhaustTemperature());
			engineClone.setAverageRpm(engineEvent.getRpm());
			engineClone.setAveragePressureRatio(engineEvent.getPressureRatio());
			engineClone.setEventCount(1);
			engineClone.set$CreationTime(engineEvent.getTimestamp());

			// Load the bound entity back into the grid
			updateBoundEntity(engineClone);
		} else {

			printToLog(Level.INFO,
					"Calculate averages in engine Clone: " + EngineCloneName);

			int eventCount = engineClone.getEventCount() + 1;
			engineClone.setEventCount(eventCount);

			int averagePressureRatio = (engineClone.getAveragePressureRatio() +
engineEvent.getPressureRatio()) / 2;
			engineClone.setAveragePressureRatio(averagePressureRatio);

			int averageRpm = (engineClone.getAverageRpm() + engineEvent.getRpm()) / 2;
			engineClone.setAverageRpm(averageRpm);

			int averageExhaustTemperature = (engineClone.getAverageExhaustTemperature() +
engineEvent.getExhaustTemperature()) / 2;
			engineClone.setAverageExhaustTemperature(averageExhaustTemperature);
		}

		// Schedule call back to emit summary event after n seconds
		if (!engineClone.isTimerRunning()) {

			engineClone.setTimerRunning(true);

			printToLog(Level.INFO,
					"Timer started for : " + engineClone.getEngineCloneId());

			final int TIMER_INTERVAL = 30;
			schedule(TIMER_INTERVAL, TimeUnit.SECONDS, "");

		}

		updateBoundEntity(engineClone);

	}

这个 summarizeEngineEvent 方法通过创建引擎参数的加权平均值来汇总 EngineEvent 。然后，它计划在 30 秒内通过一个回调（如果还未计划）来发出摘要事件。

每隔 30 秒，就会调用下面这个计时器回调方法：

清单 7. 计时器回调方法

@Override
	// Timer callback method
	public void process(String key, String cookie) throws AgentException {

		EngineClone engineClone = (EngineClone) getBoundEntity();

		if (engineClone != null) {

			// Emit summary event to Engine Entity
			emitSummaryEvent(engineClone);

			// Delete the entity as its job is done
			deleteBoundEntity();
		}
	}

这个计时器回调方法调用下面这个 emitSummaryEvent 方法来发送引擎摘要事件：

清单 8. emitSummaryEvent 方法

/**
	 * Emit an Engine Summary Event
	 *
	 * @param EngineClone the Engine clone bound entity
	 */
	private void emitSummaryEvent(EngineClone EngineClone) {

		if (conceptFactory == null) {
			conceptFactory = getConceptFactory(ConceptFactory.class);
		}

		EngineSummaryEvent engineSummaryEvent =
                            conceptFactory.createEngineSummaryEvent(ZonedDateTime.now());

		engineSummaryEvent.setEngineId(EngineClone.getEngineId());
		engineSummaryEvent.setAircraftId(EngineClone.getAircraftId());
		engineSummaryEvent.setAveragePressureRatio(EngineClone.getAveragePressureRatio());
		engineSummaryEvent.setAverageRpm(EngineClone.getAverageRpm());
		engineSummaryEvent.setAverageExhaustTemperature(EngineClone.getAverageExhaustTemperature());
		engineSummaryEvent.setEventCount(EngineClone.getEventCount());

		try {
			printToLog(Level.INFO,
					"Emit Engine Summary Event from : " +
                                                EngineClone.getEngineCloneId() + " to "  +
                                                EngineClone.getEngineId());
			emit(engineSummaryEvent);
		} catch (AgentException e) {
			printToLog(Level.SEVERE, "Error emitting Engine Summary Event : "
					+ engineSummaryEvent.get$Id());
			e.printStackTrace();
		}
	}

发送摘要事件后，摘要代理删除绑定的实体。该代理仅在收到更多引擎事件时创建新克隆实体。

通过这种方式删除和再创建克隆实体，就可以实现内存弹性，这意味着仅在发生事件风暴时，内存中才会存在克隆实体。在没有事件风暴时，克隆实体会变少，在没有事件时，也没有克隆实体。

调优克隆参数

如果采用某种克隆模式，则需要在实时响应与内存使用之间进行权衡。

您可以通过两个参数 NUMBER_OF_CLONES 和 TIMER_INTERVAL 来控制实时响应和内存使用变量。

NUMBER_OF_CLONES 参数

要实现最佳的性能，可以对每个实体使用 10 个克隆实体。超过 10 个可能会占用太多内存，少于 10 个则可能仍会出现热实体。但是，您可以调优克隆实体数量，使之适合您的解决方案。

例如，如果您有一些始终很热的实体，那么可以增加克隆实体数量。如果您的许多实体很少变热，那么可以减少克隆实体数量来节省内存。

要更改示例解决方案 3 中的克隆实体数量，可以编辑 HttpPerformanceTester 项目中的 DsiEventXmlFactory.java 。编辑 NUMBER_OF_CLONES 常量，如下面的代码清单所示：

清单 9. 更改克隆实体数量

final int NUMBER_OF_CLONES = 10;
	final int engineCloneId = (int) (Math.random() * NUMBER_OF_CLONES);

Timer_Interval 参数

计时器间隔指定接收引擎事件与发送引擎摘要事件之间的时间延迟。延迟越长，摘要事件就越少。

如果您的解决方案需要更快的响应时间，可以减少计时器延迟。但是，需要知道此方法会增加摘要事件，这可能导致引擎实体再次变热。

要在摘要事件数量与近实时的情况检测之间达到良好的平衡，可使用 30 秒的延迟。

要更改解决方案 3 中的计时器间隔，可编辑 EngineCloneJavaAgent 项目中的 EngineCloneJavaAgent.java 。更改 TIMER_INTERVAL 常量，如下面的代码清单所示：

清单 10. 更改计时器间隔

final int TIMER_INTERVAL = 30;
	schedule(TIMER_INTERVAL, TimeUnit.SECONDS, "");

运行示例解决方案 3

要运行示例解决方案 3 的冷实体示例代码，需要完成以下步骤：

停止并使用 --clean 选项重新启动 cisDev Decision Server Insights 服务器：
```
server stop cisDev
server start cisDev --clean
```
按照 JetSolution1 的所有构建和部署指令进行操作，但这次导入 JetSolution3 。
打开 HttpPerformanceTester 项目
导航到 src/dsi 文件夹并打开 DSISendEvent.jav a 。
在 main() 方法的开头，设置以下值来模拟一个导致发出大量事件的引擎故障：
```
NUMBER_OF_AIRPLANES = 1;
NUMBER_OF_ENGINES = 1;
NUMBER_OF_EVENTS
```
= 500;
检查日志。

这次，在检查活动日志时，您会看到一致的性能，无论您运行的示例是包含多架还是一架飞机。但是，需要认识到发出的事件不再是实时事件，而延迟量为计时器间隔，本例中的延迟时间为 30 秒。
