从 Spring Boot 出发，分析 Spring IoC 过程（熬夜看源码，头疼）

古时的风筝第 71  篇原创文章

前面已经粗略的讲了 Spring 的 IoC 过程 「 看完就懂的 Spring IoC 实现过程 」 ，之所以又从 Spring Boot 的角度来说，是因为现在大多数开发都采用 Spring Boot 了，而且 Spring 官方也推荐使用 Spring Boot，而且Spring Boot 的启动入口比较明显，从入口往下推比较容易。但是，其实这个 IoC 过程中 Spring Boot 并没有做什么，核心的东西还是 Spring 自己的，因为 Spring 除了 XML 配置之外，本身就是支持完全注解的方式的。

什么是 IoC

IoC，全称 Inversion of Control - 控制反转，还有一种叫法叫做 DI( Dependency Injection)-依赖注入。也可以说控制反转是最终目的，依赖注入是实现这个目的的具体方法。

什么叫控制反转

为什么叫做控制反转呢。

在传统的模式下，我想要使用另外一个非静态对象的时候会怎么做呢，答案就是 new 一个实例出来。

举个例子，假设有一个 Logger 类，用来输出日志的。定义如下：

public class Logger {

   public void log(String text){

       System.out.println("log:" + text);

  }

}

那现在我要调用这个 log 方法，会怎么做呢。

Logger logger = new Logger();

logger.log("日志内容");

对不对，以上就是一个传统的调用模式。何时 new 这个对象实例是由调用方来控制，或者说由我们开发者自己控制，什么时候用就什么时候 new 一个出来。

而当我们用了 IoC 之后，事情就变得不一样了。简单来看，结果就是开发者不需要关心 new 对象的操作了。还是那个 Logger 类，我们在引入 IoC 之后会如何使用它呢？

public class UserController {

   @Autowired

   private Logger logger;

   public void log(){

       logger.log("please write a log");

  }

}

开发者不创建对象，但是要保证对象被正常使用，不可能没有 new 这个动作，这说不通。既然如此，肯定是谁帮我们做了这个操作，那就是 Spring 框架做了，准确的说是 Spring IoC Container 帮我们做了。这样一来，控制权由开发者转变成了第三方框架，这就叫做控制反转。

什么叫依赖注入

依赖注入的主谓宾补充完整，就是将调用者所依赖的类实例对象注入到调用者类。拿前面的那个例子来说，UserController 类就是调用者，它想要调用 Logger 实例化对象出来的 log 方法，logger 作为一个实例化(也就是 new 出来的)对象，就是 UserController 的依赖对象，我们在代码中没有主动使用 new 关键字，那是因为 Spring IoC Container 帮我们做了，这个对于开发者来说透明的操作就叫做注入。

注入的方式有三种：构造方法的注入、setter 的注入和注解注入，前两种方式基本上现在很少有人用了，开发中更多的是采用注解方式，尤其是 Spring Boot 越来越普遍的今天。我们在使用 Spring 框架开发时，一般都用 @Autowired ，当然有时也可以用  @Resource

@Autowired

private IUserService userService;

@Autowired

private Logger logger;

Spring IoC Container

前面说了注入的动作其实是 Spring IoC Container 帮我们做的，那么 Spring IoC Container 究竟是什么呢？

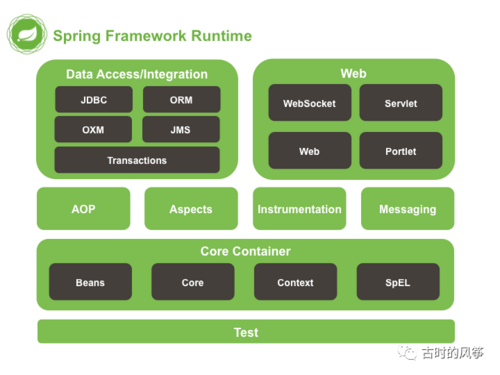

本次要讨论的就是上图中的 Core Container 部分，包括 Beans、Core、Context、SpEL 四个部分。

Container 负责实例化，配置和组装Bean，并将其注入到依赖调用者类中。Container 是管理 Spring 项目中 Bean 整个生命周期的管理者，包括 Bean 的创建、注册、存储、获取、销毁等等。

Spring Boot 的 IoC

前面一直都是在以 Spring 的角度介绍 IoC，那 Spring Boot IoC 的核心还是 Spring IoC，只是具体细节上有些不一样而已。

首先 Spring Boot 其实就是对 Spring 的更进一步包装，省去了 XML 的配置，取而代之的以注解的形式，另外 Spring Boot 采用自动装配机制，帮我们省去了很多的配置，但是纠其内在，还是 Spring。

我们一般把 ApplicationContext 叫做容器，XML 方式有具体的实现子类，注解有具体的实现子类，Spring Boot 采用完全注解方式，它里面的容器就是  AnnotationConfigServletWebServerApplicationContext 。

Spring Boot 的启动

Spring Boot 的 启动过程其实就是 Spring 的启动过程，只不过在 Spring 的基础上加了一些 Spring Boot 的特性，比如 Banner。Spring 有可能是采用 XML 配置的方式，而 Spring Boot 则完全采用注解的方式，完成自动装配。

Spring Boot 的启动过程分析起来其实比 Spring 要简单，因为它的入口明晰，就下面这么一行。所以顺着 run 方法进去，一路跟下去就是了。

SpringApplication.run(Application.class, args);

启动过程会根据项目中的 application.yaml 或者 application.properties 配置文件进行自动配置。

IoC 过程

整体流程概括

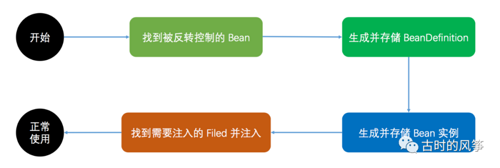

整个的 IoC 过程是很复杂的，涉及到的内容极多，不可能用一篇文章说清楚，本篇只介绍 IoC 过程最核心的逻辑。核心逻辑总结起来就几个步骤，我专门画了一个简单流程图来说明。

以上是简化的概念版的流程，实际上整个过程要繁杂的多，经过多次的源码调试之后，我画了下面的这张泳道图出来，尽量清楚的表现出 IoC 的过程。先看图吧，获取高清大图，请在公众号内回复「ioc」。

经典的 refresh 方法

从 run 方法进来，就开始执行经典的 refresh 方法中，可以说，Spring IoC 的秘密都藏在这里。

public void refresh() throws BeansException, IllegalStateException {

 synchronized (this.startupShutdownMonitor) {

  // Prepare this context for refreshing.

  prepareRefresh();

  // Tell the subclass to refresh the internal bean factory.

  ConfigurableListableBeanFactory beanFactory = obtainFreshBeanFactory();

  // Prepare the bean factory for use in this context.

  prepareBeanFactory(beanFactory);

  try {

   // Allows post-processing of the bean factory in context subclasses.

   postProcessBeanFactory(beanFactory);

   //找到所有的@Component 和 @ManagedBean注解的类

   //和 @Bean 注解的方法，生成对应的 BeanDefinition 注册到 BeanDefinitionMap中

   invokeBeanFactoryPostProcessors(beanFactory);

   // Register bean processors that intercept bean creation.

   registerBeanPostProcessors(beanFactory);

   // Initialize message source for this context.

   initMessageSource();

   // Initialize event multicaster for this context.

   initApplicationEventMulticaster();

   // Initialize other special beans in specific context subclasses.

   onRefresh();

   // Check for listener beans and register them.

   registerListeners();

   // 注册非懒加载的 Bean 实例到 singletonObjects 中

   finishBeanFactoryInitialization(beanFactory);

   // Last step: publish corresponding event.

   finishRefresh();

  }

  catch (BeansException ex) {

   destroyBeans();

   cancelRefresh(ex);

   throw ex;

  }

  finally {

   resetCommonCaches();

  }

}

}

IoC 过程的核心就在 invokeBeanFactoryPostProcessors(beanFactory) 和 finishBeanFactoryInitialization(beanFactory); 这两个方法中，前者的最主要作用就是生成  BeanDefinition ，后者的主要作用就是生成 Bean 实例。

Bean 的注入过程概括起来就是两步，第一步是生成对应的 BeanDefinition ，然后存到 beanDefinitionMap 中，beanDefinitionMap 的定义如下：

private final Map<String, BeanDefinition> beanDefinitionMap = new ConcurrentHashMap<>(256)

第二步，将 BeanDefinition 实例化成对应的 Bean 实例，然后存到 singletonObjects 中，singletonObjects 的定义如下：

private final Map<String, Object> singletonObjects = new ConcurrentHashMap<>(256);

找到那些要被容器控制的 Bean 类

要被容器控制的 Bean 类，是用注解 @Component 、 @ManagedBean 标识，当然我们程序中很多地方都不会直接用  @Component ，而是用它的子类注解，包括  @Service 、 @Controller 、 @Repository ，间接的还有  @RestController 。另外还有一类是用  @Bean 注解标识的方法体。

举个我们经常会用到的例子，下面的这两段代码，分别使用 @Service 和  @Bean 注解，来表示一个服务类和一个方法 Bean。这两个就是待注入的对象，也就是说经过 Spring 的一番运作，它们两个要存到 singletonObjects 中。

@Service
 public class UserServiceImpl implements IUserService {

    @Override
    public User getUser(Integer id) {
        User user = new User();
        user.setId(id);
        user.setName("用户"+id);
        user.setAge(18);
        return user;
    }
 }

@Bean

public Logger logger(){

   return new Logger();

}

public class Logger {

   public void log(String text){

       System.out.println("log:" + text);

  }

}

通过上面的泳道图来看，从方法 invokeBeanFactoryPostProcessors(beanFactory) 进入之后，会走到 ConfigurationClassPostProcessor 这个类的  processConfigBeanDefinitions() 方法，这个方法通过 parser.parse() 方法找到带有  @Component 注解的类，然后加入到 parser.configurationClasses 属性中，configurationClasses 属性是一个 map，其key 和 value 都是  ConfigurationClass ， 里面存的是主要的类的元数据信息，比如加载器、注解等等，其中除了我们主动在项目中用注解声明的类，还有 Spring Boot 内置的几十个类，最后通过  ConfigurationClassBeanDefinitionReader 类的  loadBeanDefinitions 方法将这些  ConfigurationClass 生成对应的 BeanDefinition，然后存到到 beanDefinitionMap 中。

以下是 processConfigBeanDefinitions() 方法的主要流程，省略了很多代码。

public void processConfigBeanDefinitions(BeanDefinitionRegistry registry) {

 List<BeanDefinitionHolder> configCandidates = new ArrayList<>();

 String[] candidateNames = registry.getBeanDefinitionNames();

// ...

 // Parse each @Configuration class

 ConfigurationClassParser parser = new ConfigurationClassParser(

   this.metadataReaderFactory, this.problemReporter, this.environment,

   this.resourceLoader, this.componentScanBeanNameGenerator, registry);

 Set<BeanDefinitionHolder> candidates = new LinkedHashSet<>(configCandidates);

 Set<ConfigurationClass> alreadyParsed = new HashSet<>(configCandidates.size());

 do {

 // 找到带有 @Component 注解的类

  parser.parse(candidates);

  parser.validate();

  Set<ConfigurationClass> configClasses = new LinkedHashSet<>(parser.getConfigurationClasses());

  configClasses.removeAll(alreadyParsed);

  // Read the model and create bean definitions based on its content

  if (this.reader == null) {

   this.reader = new ConfigurationClassBeanDefinitionReader(

     registry, this.sourceExtractor, this.resourceLoader, this.environment,

     this.importBeanNameGenerator, parser.getImportRegistry());

  }

  this.reader.loadBeanDefinitions(configClasses);

  alreadyParsed.addAll(configClasses);

}

如何找到 @Component 注解的呢

接上面代码，进入 parser.parse() 方法，这个方法传入的参数是 Spring Boot 启动类，为什么是启动类呢，回到上面的那张泳道图，parse() 方法会调用到 ClassPathBeanDefinitionScanner 类的  doScan(String... basePackages) 方法，注意这个方法的参数是一个可变成集合，而且参数名 basePackages 我们很熟悉 ，没错，就是我们在启动类使用注解  @ComponentScan 指定的扫描包，如果不指定默认就是全部扫描。

doScan 方法中的关键调用就是下面这行， findCandidateComponents 方法遍历指定包下的所有类，查找其中符合条件的类。

Set<BeanDefinition> candidates =    findCandidateComponents(basePackage);

具体到某个方法，那就是下面这个方法，在 ClassPathScanningCandidateComponentProvider 类中。

protected boolean isCandidateComponent(MetadataReader  metadataReader) throws IOException {
		for (TypeFilter tf : this.excludeFilters) {
			if (tf.match(metadataReader, getMetadataReaderFactory())) {
				return false;
			}
		}
		for (TypeFilter tf : this.includeFilters) {
			if (tf.match(metadataReader, getMetadataReaderFactory())) {
				return isConditionMatch(metadataReader);
			}
		}
		return false;
}

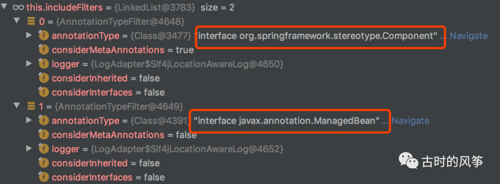

其中 this.includeFilters 就是 @Component 和  @ManagedBean ，也就是包含这两个注解中的其中一个的。

如何找到 @Bean 注解的方法

别忘了还有一种声明 Bean 的方式，就是使用 @Bean 注解在某个方法上，这种 Bean 是在哪块找到的呢。

关键信息在 ConfigurationClassParser 类的  doProcessConfigurationClass 方法，其实上面说的  doScan 也在这个方法内，这个方法是一个递归调用，它会寻找当前类的继承类、接口类以及 @Import 引入的类，当然还包括了  @ComponentScan 指定的包或者类，另外，就是这里要说的  @Bean 注解标识的方法。

具体的方法段如下：

Set<MethodMetadata> beanMethods = retrieveBeanMethodMetadata(sourceClass);

for (MethodMetadata methodMetadata : beanMethods) {

  configClass.addBeanMethod(new BeanMethod(methodMetadata, configClass));

}

最后在把这些 @Bean 注解的方法，通过  loadBeanDefinitions 方法真正转化成 BeanDefinition ，然后存到 beanDefinitionMap 中。

实例化 Bean

而 finishBeanFactoryInitialization(beanFactory); 完成 Bean 的实例化，并把 Bean 实例放到真正该去的地方 singletonObjects 中。

有一点很重要，Bean 并不是用到的时候才实例化，而是在启动的时候就完成实例化了，除非是你主动设置成懒加载的模式，也就是加了 @Lazy 注解的。

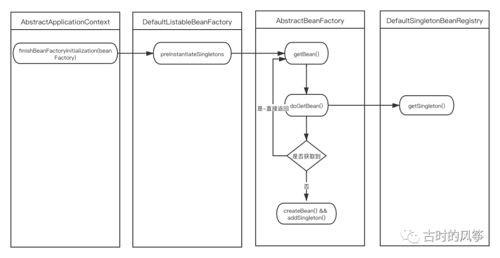

上图就是 Bean 实例化的一个过程。

@Autowired 何时被查找的

我们上面声明了这两个 Bean，那肯定要有地方使用它们吧，比如这样：

@Autowired

private IUserService userService;

@Autowired

private Logger logger;

在 Bean 实例化的同时，还要做一件非常重要的事情，那就是发现那些使用了 @Autowired 注解的 Field ，给它赋值，也就是对应的 Bean 实例。

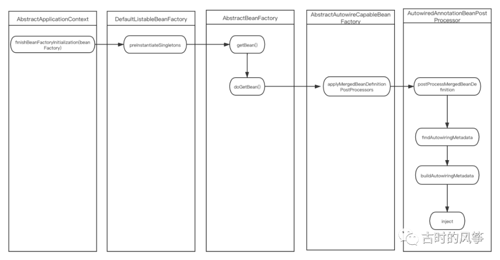

整个过程如图所示：

applyMergedBeanDefinitionPostProcessors 这个方式是用来做 BeanDefinition 后处理的。

protected void applyMergedBeanDefinitionPostProcessors(RootBeanDefinition mbd, Class<?> beanType, String beanName) {

 for (BeanPostProcessor bp : getBeanPostProcessors()) {

  if (bp instanceof MergedBeanDefinitionPostProcessor) {

   MergedBeanDefinitionPostProcessor bdp = (MergedBeanDefinitionPostProcessor) bp;

   bdp.postProcessMergedBeanDefinition(mbd, beanType, beanName);

  }

 }

}

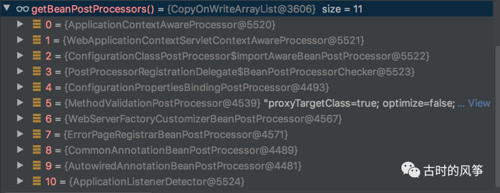

后处理器有很多个，每一个都有不同的功能，循环每个后处理器，完成其各自的功能。

其中就包括了 AutowiredAnnotationBeanPostProcessor ，会执行它的  postProcessMergedBeanDefinition 方法。

@Override

public void postProcessMergedBeanDefinition(RootBeanDefinition beanDefinition, Class<?> beanType, String beanName) {

 InjectionMetadata metadata = findAutowiringMetadata(beanName, beanType, null);

 metadata.checkConfigMembers(beanDefinition);

}

其中 buildAutowiringMetadata 方法就是寻找  @Autowired 注解的具体逻辑。

private InjectionMetadata buildAutowiringMetadata(final Class<?> clazz) {

 if (!AnnotationUtils.isCandidateClass(clazz, this.autowiredAnnotationTypes)) {

  return InjectionMetadata.EMPTY;

}

 List<InjectionMetadata.InjectedElement> elements = new ArrayList<>();

 Class<?> targetClass = clazz;

 do {

  final List<InjectionMetadata.InjectedElement> currElements = new ArrayList<>();

  ReflectionUtils.doWithLocalFields(targetClass, field -> {

   MergedAnnotation<?> ann = findAutowiredAnnotation(field);

   if (ann != null) {

    if (Modifier.isStatic(field.getModifiers())) {

     if (logger.isInfoEnabled()) {

      logger.info("Autowired annotation is not supported on static fields: " + field);

    }

     return;

    }

    boolean required = determineRequiredStatus(ann);

    currElements.add(new AutowiredFieldElement(field, required));

  }

  });

 //...

 return InjectionMetadata.forElements(elements, clazz);

}

通过反射找到所有 Field，然后筛选出 @Autowired 注解的 Field，其实除了  @Autowired 还会找到  @Value 标识的 Field。

最后通过 inject 方法给 Field 赋值，其实就是反射中的 invoke 方法。

public void inject(Object target, @Nullable String beanName, @Nullable PropertyValues pvs) throws Throwable {

 Collection<InjectedElement> checkedElements = this.checkedElements;

 Collection<InjectedElement> elementsToIterate =

  (checkedElements != null ? checkedElements : this.injectedElements);

 if (!elementsToIterate.isEmpty()) {

  for (InjectedElement element : elementsToIterate) {

   if (logger.isTraceEnabled()) {

    logger.trace("Processing injected element of bean '" + beanName + "': " + element);

  }

   element.inject(target, beanName, pvs);

  }

 }

}

最后

虽然内容看上去不少，但是其中还是有很多细节没有讲清楚。

另外，读源码真是个头疼的过程，枯燥、繁琐，再把分析源码的过程写成文儿就更枯燥了，太费脑子了。虽然之前也看过，但是隔段 时间 就忘的差不多了，原理性的东西还是要多读、多看、多记录。
